Особенности часов на PIC16F628A и FYQ3641A с небольшим 4-х цифровым индикатором. Точка между часами и минутами мигает с частотой 0,5 секунд.
Часы с небольшим 4-х цифровым индикатором. Точка между часами и минутами мигает с частотой 0,5 секунд. Можно встроить в любой предмет: в настольный календарь, в радиоприемник, в автомобиль. Расчетная погрешность — 0,00002%. На практике — за полгода ни разу не было необходимости в коррекции.
Питание 4.5 — 5 вольт, ток до 70мА. Стабилизатор напряжения находится в вилке — адаптере. Он собран на 3 ваттном трансформаторе и высокочастотном преобразователе — стабилизаторе по стандартной схеме. Для авто, конечно, трансформатор не нужен. Микросхема без радиатора, практически не греется. Разъём для блока питания 3.5мм. Кварц 4 МГц. Транзисторы n-p-n любые маломощные.
Кнопки любые. Длина толкателя кнопок выбирается исходя из требований конструкции. Можно кнопки припаять и со стороны проводников. При каждом нажатии на кнопку добавляется единичка. При удержании — счет ускоряется до разумной скорости.
Резисторы МЛТ — 0,25. R7 — R14 300 — 360 Ом. R3 — R6 1-3 кОм.
Аккумуляторы: 4 штуки из GP- 170, или подобные. При отключении сетевого напряжения они питают лишь микроконтроллер. 8 суток выдерживают точно, проверил.
Диоды с наименьшим падением напряжения в прямом направлении.
Платы изготовлены из одностороннего фольгированого стеклотекстолита.
До установки микроконтроллера в панель изготовленной платы, включите питание и замеряйте напряжение на 14 ножке панельки. Должно быть 4,5 — 4,8 вольт. На 5-ой ножке 0 вольт. Если вы не уверены в качестве изготовленной платы или в исправности деталей — проверьте устройство без микроконтроллера. Делается это очень просто:
- Вставьте перемычку из оголенного провода в панельку, 1 и 14 клемму. Это значит, что +4,5 вольт с первой ноги через резистор откроет транзистор VT 2 и катод индикатора единиц часов будет соединен с нулем.
- Любой провод присоединить одним концом к +, а другим концом поочередно касаться клемм 6,7,8,9,10,11,12,13 панельки.

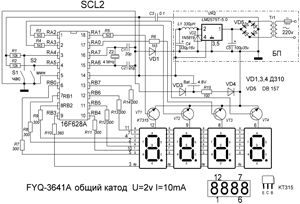

- При этом наблюдать зажигающиеся сегменты и их соответствие схеме: + на 6-ой ножке — горит сегмент «g» и так далее.
- Переставьте перемычку в 2 и 14 клеммы панельки. Проверьте все сегменты индикатора единиц минут.
- Перемычка 18 и 14 — проверяются десятки часов, 17 и 14 — десятки минут.
Если что-то неправильно работает — исправляйте. Если все правильно — программируйте микроконтроллер и вставляйте, при отключенном питании, в панельку.
НЕХ файл прилагается.
Включайте питание и получайте готовые часы.
Если все детали покупать, включая и резисторы, то в соответствии с моей схемой устройство обойдется примерно в 400 руб:
- PIC16F628A — 22,8 грн
- LM2575T-5.0 — 10грн
- FYQ 3641AS21 — 9,3грн
- Панелька — 3грн
- Кварц — 1,5грн
Литература:
- Pic микроконтроллеры. Все, что вам необходимо знать. Сид Катцен.2008г.
- PIC-микроконтроллеры. Архитектура и программирование. Майкл Предко. 2010г.
- Pic микроконтроллеры. Практика применения. Кристиан Тавернье.2004г.
- Разработка встроенных систем с помощью микроконтроллеров PIC. Тим Уилмсхерст. 2008г.
- Data sheet: PIC16F628A, FYQ 3641, LM2575.
- Самоучитель по программированию PIC контроллеров для начинающих. Евгений Корабельников. 2008г.
Ниже вы можете скачать прошивку и печатную плату в формате LAY
Скачать список элементов (PDF)
Прикрепленные файлы:
- clock_pic2.rar (38 Кб)
