Узнайте, как собрать часы на PIC-микроконтроллере с подсветкой и дополнительными опциями. Скачайте список элементов и прошивку для программирования.
Иногда человеку требуется знать время, даже в темное время суток, допустим проснулись — и увидеть часы на обычном ЖК дисплее ну просто уж не реально!
Расположение выводов у разнотипных индикаторов:
Часы с подсветкой, особенно китайские имеют в качестве той самой подсветки как правило лампочку накаливания обычную, которая мало того что еле светит, так ещё и потребляет много тока от и без того как правило маломощных и малоемких источников энергии для работы устройства.
В такой ситуации можно собрать и самому — тем более цена на компоненты для такого прибора будет незначительной — на все детали уходит в 2-3 раза меньше денег, а функционал можно сделать под себя.
Вариант для автомобиля:
Различные виды исполнения
Как правило такие устройства ещё и на порядок дороже, а уж если рассматривать устройства со светящимися дисплеями или индикаторами — то ценник будет как правило от 800 рублей и выше!
В представленной схеме (и не раз повторенной) применен минимум набор самых распространенных деталей и элементов, которые можно купить практически в любом радио магазине нашей страны.

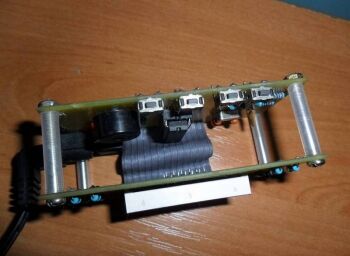

Плата простая и прикреплена для распечатке и изготовления методом ЛУТ, прошивка для программирования так же уже есть.
Как правило на сборку и наладку устройство уйдет максимум пару часов.

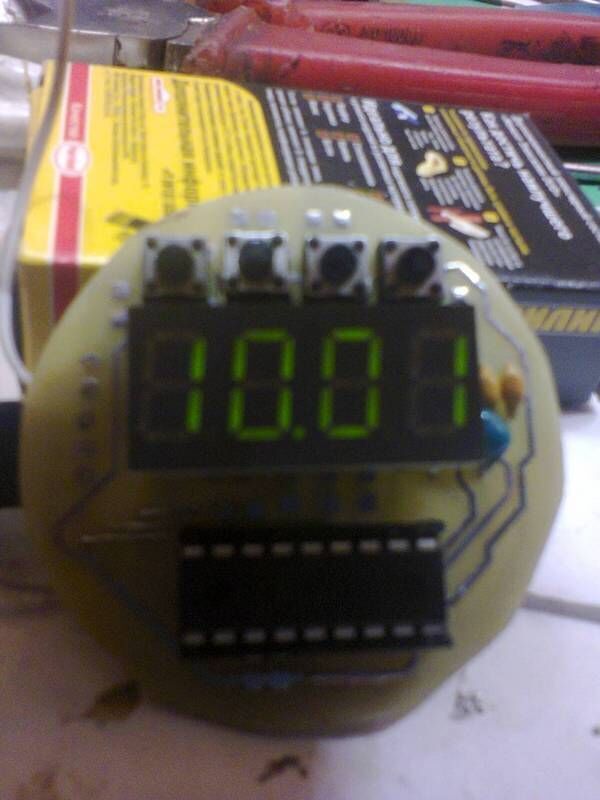

Зато эффект работы часов очень радует, видно издалека в темное время суток, четкое отображение такого типа индикаторов, точность самих часов, возможность применения дополнительных опций, таких как будильник, мигание секунд, можете сами развести кнопки нужной формы и переключений на корпусе как удобнее.
Скачать список элементов (PDF)
