Предлагаю несколько несложных схем универсальных блоков питания для наладки, проверки и ремонта различного радио и электрооборудования. Предлагаемые блоки питания 2-хполярные, но можно использовать, конечно, и лишь один канал. Все блоки содержат схемы защиты от перегрузки и короткого замыкания (К.З.) на выходе. Здесь представлены разные варианты схем защиты – схема на реле, тиристоре и вообще без реле и тиристоров. Даны также варианты использования так называемых «составных» транзисторов для значительного увеличения выходного тока блока питания, которые можно использовать и в других схемах.
Блок питания с плавной регулировкой выходного напряжения
Блок питания выдает 2-хполярное напряжение от 1 до 15..18 В при токе нагрузки до 1 А и содержит схему защиты от перегрузки и короткого замыкания на выходе. Им удобно пользоваться при наладке радиосхем и аппаратуры, потому что практически исключается возможность вывода из строя различных активных элементов схемы (транзисторов, микросхем и т.д.) при случайной переплюсовке или неправильном монтаже, а также случайных коротких замыканий.
Принципиальная схема блока представлена на рисунке ниже
Рис.1

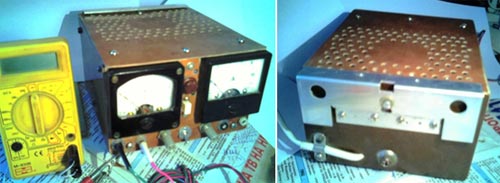

При изготовлении блока питания у меня стояла задача сделать его размеры минимально возможными, что послужило причиной достаточно плотной компоновки элементов внутри корпуса. Тем не менее этот блок питания используется уже 3 года и работает без каких либо нареканий. Управляющие транзисторы практически не греются и не требуют, поэтому, применения больших теплоотводов. В качестве теплоотвода используется корпус блока, сделанный из пластин фольгированного 2-хстороннего текстолита. Транзисторы (VT1) крепятся к задней стенке через изоляционные прокладки из слюды.
В целях экономии места, также, применяется один вольтметр и один амперметр на оба канала. При помощи переключателя типа П2К они могут подключаться к выходу одного из каналов. Применение на выходе постоянно включенного амперметра очень удобно, потому что позволяет в любой момент контролировать потребление тока налаживаемой схемы или устройства и, таким образом, вовремя заметить отклонения от нормального режима работы.
Схемы коммутации измерительных приборов переключателями типа П2К:
В качестве индикаторов рабочего режима и срабатывания защиты от перегрузки или короткого замыкания используются светодиоды соответственно зеленого и красного цвета свечения подключенные на выходе схемы последовательно с резисторами 2 кОм. (подключение светодиодов показано на принципиальной схеме блока питания).
Никакого налаживания собранная схема блока питания не требует. Подстроечным резистором R3 устанавливается порог срабатывания схемы защиты. Для этого к выходу каждого канала подключается нагрузка (резистор), соответствующая нужному току, например 0,9А и поворотом движка резистора R3 добиваются срабатывания реле. Чтобы вернуть блок питания в рабочий режим после срабатывания защиты, нужно на несколько секунд выключить блок питания. В схеме можно применить любые другие реле с рабочим напряжением 6 – 12 В и соответствующей группой контактов, например РЭК-53. Тиристоры КУ202 могут быть с любой буквой, можно поставить и КУ101, 104, 105. Операционный усилитель К153УД5 можно заменить на другой, из серии К140 (например К140УД7, К140УД8).
Простой блок питания с дискретным переключением

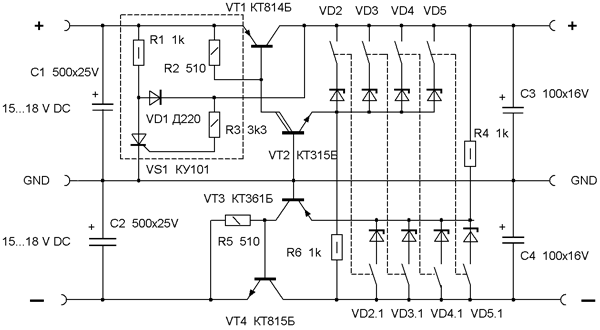

Эта схема проще, но также содержит узел защиты от перегрузки и К.З. на выходе. Выходное напряжение здесь задается дискретно, при помощи подключения опорных стабилитронов на разное напряжение стабилизации
Рис. 2
Характеристики:
— Uвых = 6 … 25 В (зависит от примененных стабилитронов);
— Iмакс (без теплоотводов) = 200 мА. При применении теплоотводов и «составных» регулирующих транзисторов (описаны далее) – до 2 .. 3 А;
— Уровень пульсаций — около 1 мВ;
— Кстаб = 700.
Стабилитроны VD2 – VD5 задают нужные значения выходного напряжения и переключаются при помощи подходящего кнопочного или галетного преключателя на нужное количество позиций. Ниже приведена примерная таблица соответствия типа стабилитрона и выходного напряжения блока:
Стабилитрон
Uвых, В
КС133
3, 3
КС156
5,6
КС168, Д814А
7
Д814 В
9
Д814Д, КС107А
12
Если нет стабилитрона на более высокие напряжения, можно использовать последовательное включение 2-х или 3-х. К примеру два включенных последовательно стабилитрона типа Д814А (или КС168) дадут напряжение стабилизации около 15 В. И так далее. Напряжение на входе (с трансформатора и выпрямителя, как и в схеме на рис.1) должно быть на 3 … 9 В больше выходного. Резисторы R4, R6 подбираются из расчета: Uвых. среднее х 100 (значение получается в Омах).
Блок питания защищает от перегрузки и К.З. как нагрузку, так и сам себя. Защита отключает оба канала при превышении тока даже в одном из них. В отключенном состоянии блок может находиться сколь угодно долго, для включения его нужно на несколько секунд выключить. Схема защиты (выделена на рис.2 пунктирной линией) может быть собрана и без тиристора, как показано на рис.3. В этом случае при срабатывании защиты блок питания будет переходить в рабочее состояние сам, без выключения, после устранения причины перегрузки.
При использовании для транзисторов VT1 и VT4 радиаторов площадью 100 … 200 кв. см. выходной ток блока может быть до 1 А. Транзистор VT1 можно заменить на П201 – П203, КТ816, КТ626, КТ837, а VT4 на КТ817, КТ605АМ, КТ805АМ, КТ603, КТ801. Чтобы значительно повысить выходной ток (до 2 … 3 А) можно заменить эти транзисторы на «составные», то есть состоящие из соответствующих пар. Как это сделать, показано на рис.4. Транзисторы в паре обозначены буквами «а», «б», «в» и «г». При этом транзистор, обозначенный буквой «а» может быть типа :
— П213 – П217, КТ806, КТ814, КТ816, КТ818;
«б» : — КТ203Б, КТ626Б,В; КТ209Г-М;
«в» : — П702, КТ805А, КТ803А, КТ817, КТ819;
«г» : — КТ315Г, КТ342А, КТ605А, КТ603А, КТб08А-Б.
Любой из вариантов составного транзистора VT1 может работать совместно с любым вариантом составного VT4.
