Блок питания достаточно простой и содержит минимум деталей. Позволяет регулировать выходное напряжение в районе 0-30В. Максимальный ток около 2А.
R1 резистор подстроечный, управляет напряжением. Марка СП3-4ВМ. Имеется выключатель R1,2. Номинал 4.7кОм
R4 резистор подстроечный, настройка вольтметра. Марка СП5-3. Номинал 10кОм

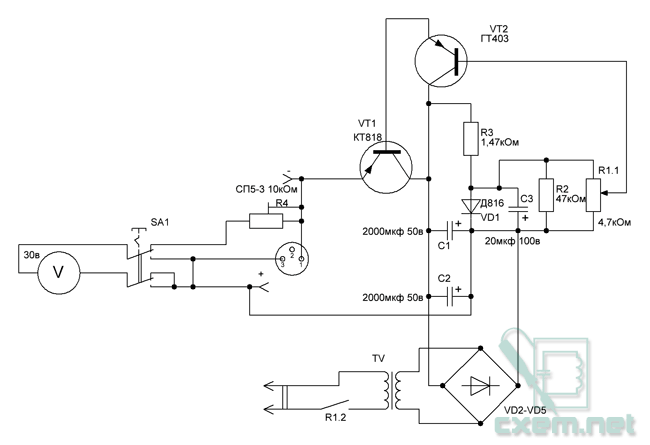

Основой данного самодельного блока питания является транзистор VT1, который и регулирует напряжение. Он работает в «режиме усиления». Резистор R1 используется для выставления напряжения. Плюс с базы VT1 поступает на эмиттер VT2. С базы VT2 напряжение поступает на резистор R1, который регулирует напряжение поступающее на «минус» (точка между С3, VD1 и R3). Уменьшая сопротивление между VT2 и «минусом», мы увеличиваем напряжение. При необходимости получить определённое напряжение, можно заменить R1 подходящим резистором.
Резистор R1, кнопка SA1 и вольтметр наносятся за пределы платы на фальш-панель вместе в XT1, XT2, XS
Транзистор VT1 необходимо вынести за пределы платы и установить на радиатор. При выходе из строя БП следует проверить VT1 на пробой или обрыв (он в первую очередь выходит из строя).
Для точной настройки БП следует к его выходу подключить мультиметр и выставить напряжение до 50В. Резистором R1 выставить максимальное напряжение, мультиметр должен показывать 30В. На встроенном вольтметре выставить 30В «подкручивая» резистор R4.
