Зарядное устройство предназначено для обслуживания свинцово-кислотных аккумуляторов емкостью от 45 Ампер-часов и выше, как находящихся в эксплуатации, так и резервных, дежурных и т.д.
Версия 3 задумывалась как «бюджетная». Индикатора нет, микроконтроллер подешевле, стабилизатор напряжения на LM317T, самодельный трансформатор… Звуковой сигнал (бузер) тоже можно не ставить – о неправильном подключении аккумулятора сообщат загоревшиеся лампы разряда. Но применение сетевого трансформатора как-то уже и не современно. Потому я использовал (для пробы) импульсный блок питания 12В 10А с регулировкой 10-18В. Приобрести готовый импульсный БП или изготовить самому не составит особого труда. Работает, замечаний нет. Так что можно ставить импульсник и в первые версии.
Принципиальная схема
Принцип заряда, температурные и временные режимы остались прежними. Также, ЗУ в режиме дежурства и разряда полностью отключено от сети 220 В. Для режима заряда и дозаряда оно само подключит себя к сети, о чем сообщит зеленый светодиод.

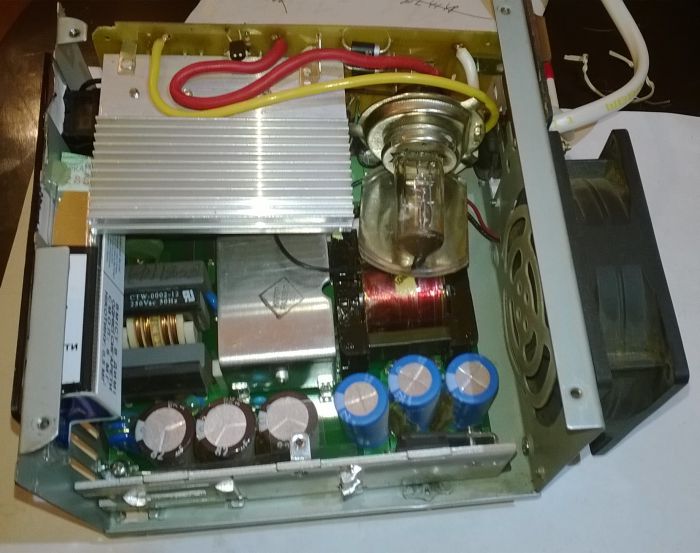

В корпусе от компьютерного блока питания зарядное выглядит так:
Основная печатная плата:
Кнопка «меню» и светодиоды на отдельной плате:
Инструкция по эксплуатации простая:
- подключить крокодилы к аккумулятору. Если включится пищалка, значит перепутали полярность аккумулятора.
- подсунуть к корпусу аккумулятора термодатчик, вставить вилку в розетку 220В.
- Включить выключатель.
Если аккумулятор полностью «убитый» и его напряжение менее 8 В, устройство откажется с ним работать.
Зарядное устройство оценит состояние Вашего аккумулятора и выберет нужный режим, о чем сообщит включением соответствующего светодиода.
Режим тренировки может быть включен лишь по Вашей команде.
В любой момент Вы можете вмешаться в процесс и установить режим, который посчитаете нужным.
Начало и окончание каждого режима зависит от напряжения и температуры аккумулятора.
Тренировка — это: разряд аккумулятора до напряжения U разряда, потом заряд, дозаряд и выход в режим контроля. Ток разряда зависит от применяемой лампы + 120мА вентилятор + 16мА МК.
Процесс заряда циклический: заряд – пауза – разряд током 0,5А – пауза. Длительность цикла определяется из расчета среднего тока за 1 сек = 5А. И этот процесс идет до определенного U заряда.
Дозаряд – это периодическое включение заряда при уменьшении напряжения аккумулятора до U заряда – 0,4В в течение 2 часов.
В режимах заряда и дозаряда при отключении сети 220 вольт ЗУ переходит в аварийный режим: отключится от сети и приостановит все процессы до появления сетевого напряжения, которое будет проверяться каждые 5 минут.
Потом ЗУ переходит в дежурный режим контроля. Когда напряжение уменьшится до U поддержки, включится заряд… дозаряд… и опять дежурный режим.
В архиве печатные платы и НЕХ-файл.
Внимание! 25.10.2015 вышла 4-ая версия умного зарядного устройства
Скачать список элементов (PDF)
