Измеритель емкости и индуктивности для USB на микроконтроллере PIC18F2550, использующий HID-драйвер (Plug-n-Play)

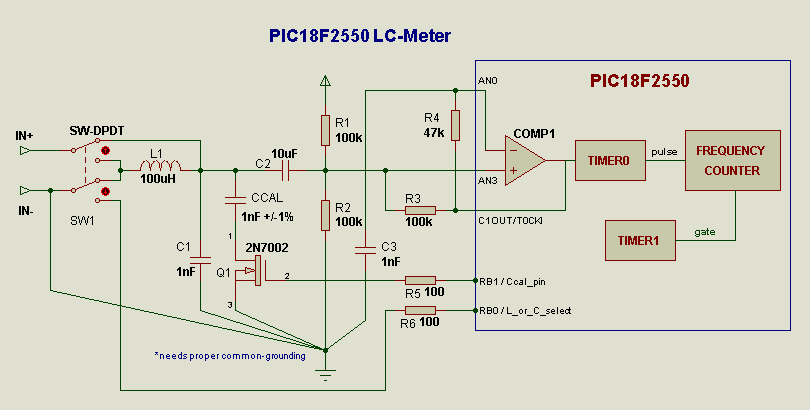

Функциональная схема с использованием встроенного аналогового компаратора и таймера МК PIC18:

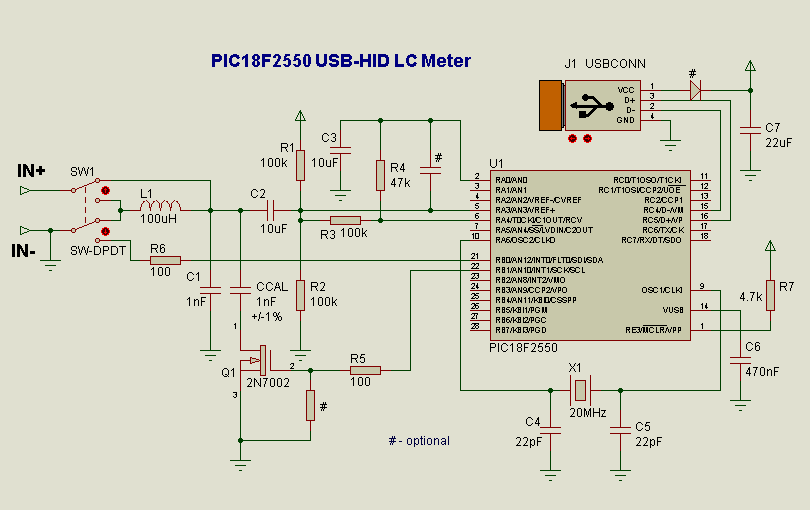

Принципиальная схема:
Примечание: симуляция в Proteus 7 не работает
Ниже вы можете скачать прошивку HEX и программу для windows
Скачать список элементов (PDF)
Прикрепленные файлы:
- USB_LCMeter.zip (28 Кб)
