EGYDuino – клон Arduino своими руками

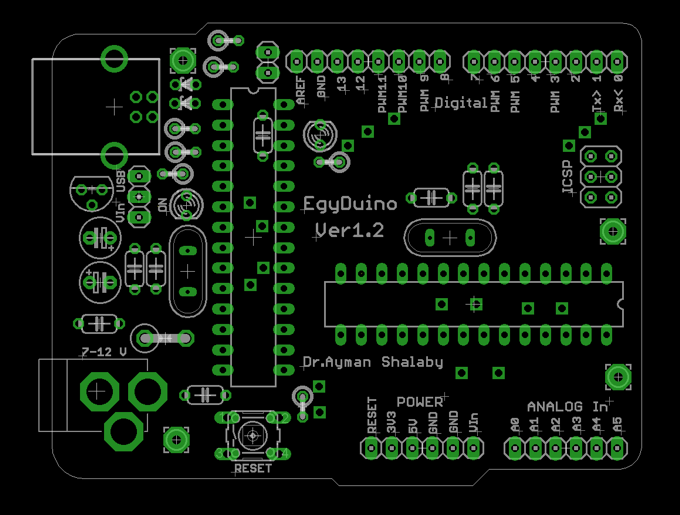

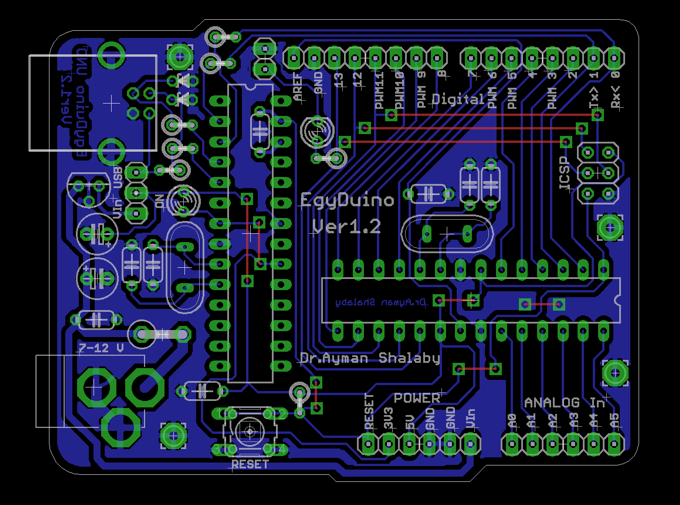

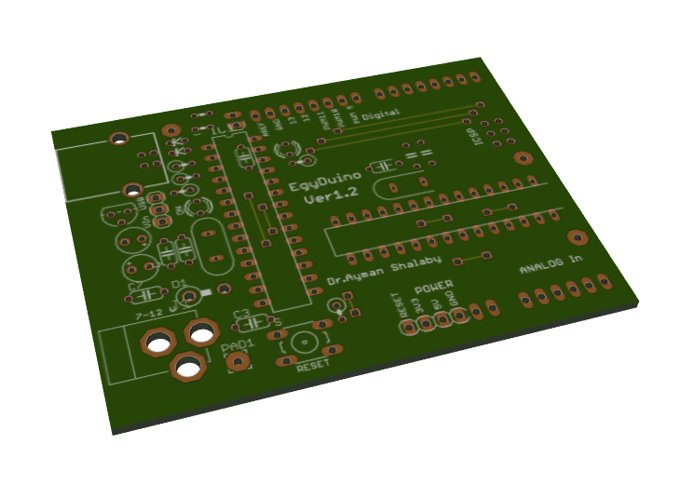

EGYDuino – это клон Arduino, который можно изготовить самостоятельно, на односторонней печатной плате. Это простое и дешевое решение, которое можно изготовить в домашних условиях, причем на 100% совместимое с Arduino.

Описание

Микроконтроллер ATmega8 отвечает за последовательное подключение по USB. Он может быть запрограммирован с помощью AVR-CDC firmware. AVR-CDC создает виртуальный СОМ-порт на ПК после подключения устройства и устанавливает соответствующий драйвер. Микроконтроллер ATmega 8,168 следует запрограммировать с помощью загрузчика ArduinoNG boatloader. Данную операцию можно выполнить с использованием ещё одной платы Arduino (выберите ISP программатор) и среды разработки Arduino IDE, или отдельного программатора (USB, последовательного или параллельного), например, USBasp с надлежащим программным обеспечением. Также вы можете использовать загрузчик Arduino Duemilanove для ATmega 168 или 328.

Плата имеет следующие характеристики:

— Использует микроконтроллер ATmega8 как интерфейсную ИС
— USB-соединение с ПК
— Стандартная кнопка RESET
— 100% совместимость по выводам с Arduino
— Регулятор 5В
— Выход 3.3В
— Совместимый размер и конструкция
— Все компоненты вставляются в сквозные монтажные отверстия на плате
— USB или DC выключатель питания
— Светодиод для вывода PIN13 с перемычкой
— Светодиод питания
— ICSP-разъем
— Легко изготовляемая
— Микроконтроллеры ATmega8,168,328 с использованием загрузчика arduinoNG
— Стандартное гнездо DC питания

Плата EGYDuino может запитываться через USB-коннектор, или стабилизатор напряжения внешнего адаптера.

Схема

Полная схема устройства показана ниже
