Эффективные методы измерения температуры с помощью Bluetooth термометра на AVR (Arduino). Узнайте о компонентах, схеме и программе для отслеживания данных.

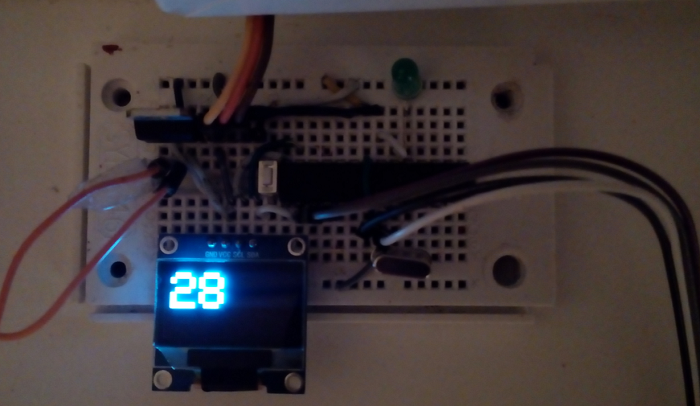

Я решил сделать термометр для отслеживания температуры на улице, и получилась забавная вещь. В любой точке дома я могу узнать какая температура снаружи. Сама макетная плата содержит такие компоненты, как :
Температурный датчик TC1047A выполнен в корпусе SOT-23 и это делает его использование не совсем удобным. Но в данном случае он установлен на плате вместе со всей необходимой обвязкой и защитой, что позволяет сразу подключить к микроконтроллеру и начать измерение температуры.
Не смотря на свои малые размеры, дисплеи серии OLED имеют очень четкую, яркую, контрастную картинку с большим углом обзора, поэтому даже мелкий рисунок или шрифт будет легко читаем и виден даже в ярко освещенном помещении.
Подключение данного OLED дисплея к Ардуино или к любому другому МК происходит всего по 4-м проводам ( два из которых питание), очень просто и удобно.

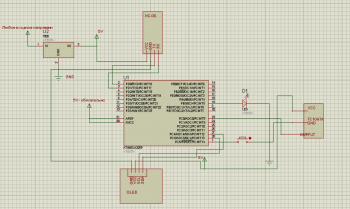

Перейдем к схеме устройства:
Как прошить устройство сказано в моих прошлых статьях: «Система управления приборами 220 В«, «Робот-платформа Redboard«.
В качестве ПО для Android я использую для отслеживания данных с термометра программу Bluetooth SPP Pro.
Скачать список элементов (PDF)
Прикрепленные файлы:
- analogTempSensor.rar (12 Кб)
- analogTempSensor_OLED_onStreet_Sauna.ino (1 Кб)
