Настольные и настенные часы с термометрами выполнены в корпусах от стрелочных часов. Часы и термометр изготовлены как отдельные, самостоятельные устройства.
Термометр описывать не буду, он выложен на этом же сайте термометр на PIC16F628A и FYD5622FS-11. Схема, печатная плата и прошивка там есть, все без изменений.
Датчик температуры DS18B20 настольных часов выведен за окно на улицу. Провода изолированные 0,35мм, длиной примерно 10 метров
Часы собраны на одинарных 7-ми сегментных светодиодных индикаторах зеленого цвета. Размер цифры 14х25,4мм — хорошо различимы с любого уголка комнаты. Обратите внимание, что индикатор подключен без гасящих резисторов. Это связано с тем, что каждый сегмент состоит из 2-х соединенных последовательно светодиодов и номинальное напряжение 3,8 вольта. При динамической индикации токи не превышают допустимые.
Стабилизатор напряжения находится в вилке — адаптере. Он собран на 3 ваттном трансформаторе и высокочастотном преобразователе — стабилизаторе LM2575T-5.0 по стандартной схеме. Микросхема без радиатора, практически не греется. Разъём для блока питания 3,5мм. Кварц 4 МГц.
Транзисторы n-p-n любые маломощные. Кнопки 6×6 H=14/10мм припаяны со стороны проводников. Длина толкателя кнопок выбирается исходя из требований конструкции. При каждом нажатии на кнопку добавляется единичка. При удержании — счет ускоряется до разумной скорости.
Резисторы МЛТ — 0,25. R3 — R6 1-3 кОм.
Аккумуляторы: 4 штуки из GP- 170, или подобные. При отключении сетевого напряжения они питают лишь микроконтроллер.
Диоды желательно подобрать с наименьшим падением напряжения в прямом направлении.
Платы изготовлены из одностороннего фольгированного стеклотекстолита.
НЕХ файл, схема, печатки в папке №1.
Вариант 2: на одной плате
В этот корпус не помещались две платы: часов и термометра. Уменьшать размеры индикатора часов не хотелось.
Отображать время и температуру одним индикатором по очереди в настольных часах мне не нравится.

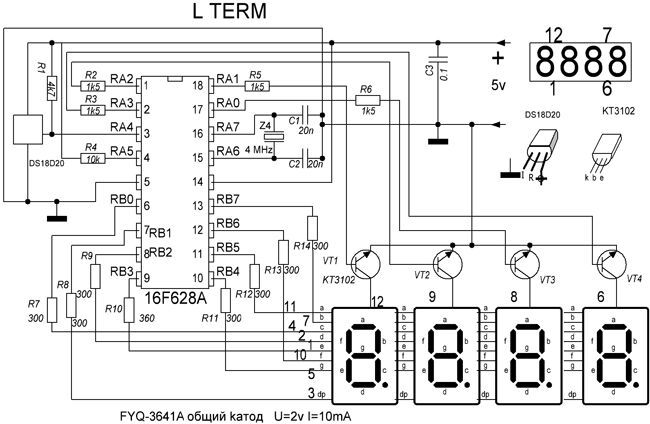

Пришлось взять для термометра другой индикатор меньшего размера и нарисовать новую печатную плату. Потому схема и прошивка для термометра другие.
НЕХ файл и схема термометра в папке № 2. Печатная плата там же.
Схема часов без всяких изменений взята из первого раздела.
Ниже вы можете скачать прошивки и печатные платы в формате HEX
Скачать список элементов (PDF)
Прикрепленные файлы:
- clock_term.rar (37 Кб)
