Советы по созданию универсального адаптера для Atmel STK500. Узнайте, как построить свой собственный адаптер с помощью макетной платы и других материалов.
У вас есть отладочная плата STK500 для AVR микроконтроллеров от Atmel? Вы хотите использовать ее с новыми микроконтроллерами AVR, которые не поддерживаются ни одной из 8 панелек на плате? И у вас нет платы расширения STK505? Тогда вы зашли по адресу.
Необходимые элементы
Все, что необходимо для постройки адаптера, который будет поддерживать все распиновки микроконтроллеров для ST500:
-Кусок макетной платы.
-BLS разъемы (одно- или 2-хрядные).
-Панелька для микроконтроллера, предпочтительнее ZIF разъем.
-Припой и паяльник.

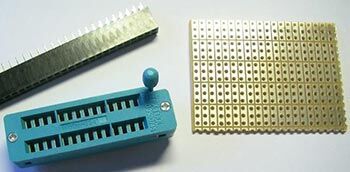

Я использовал узкую 28 контактную DIP панельку с нулевым усилием, похожую на известную марку Textool, но маркированную TFXTDOL. Для 28 контактной панельки вам понадобиться два BLS разъема по 28 контактов. Для подключения к выводам ISP10PIN STK500 потребуется ещё два разъема 5×2.
Сборка
Отрежьте BLS разъемы нужной длины. Затем припаяйте панельку и разъемы на макетную плату, выровняв их по одной линии по обеим сторонам панельки.
Соедините каждый контакт панельки с соответствующим контактом(-и) разъемов.
Затем припаяйте разъемы 5×2 на верхнюю часть платы, но никак не соединяйте его с панелькой.
Возьмите второй разъем 5×2, немного выгните контакты наружу и припаяйте его на нижнюю сторону платы, туда, где припаян разъем, находящийся сверху.
Использование
Все, что вам сейчас нужно сделать, это посмотреть на правильную распиновку микроконтроллера, который вы хотите использовать, и добавить необходимые перемычки между разъемом ISP10PIN и панелькой. Вы можете легко изменить адаптер для использования с другими микроконтроллерами в следующем проекте.
Вы также можете делать соединения, подключать светодиоды и переключатели к STK500 с помощью перемычек с BLS штырьком/разъемом. Также вы можете добавить элементы, например кварц рядом с микроконтроллером. В случае кварца трудно добавить рекомендуемые конденсаторы, поэтому расстояние может варьироваться — не ждите идеальной функциональности. В качестве альтернативы, кварц можно установить в разъем на STK500 и используя встроенный генератор, подключить перемычку от OSCSEL контакта к адаптеру.
