Ниже приведена принципиальная схема термостата с диапазоном задания температуры от -10 до 100 градусов.
Клеммы «1»-«2» — термопара от мультиметра.
R4 — установка 0.
R24 — установка шкалы.
PP1 — установка температуры.
SW1 — переключатель установка-контроль.
SW2 — переключатель нагрев-охлаждение.
Микросхемы DD1 и А2 можно исключить из схемы. Резистор R1 подключить к выводу 7 микросхемы А1.2
Микросхемы СА3161 и СА3162 можно заменить на ILC7107
При длине проводов более 3 метров, клемму 2 отключить от массы и установить R26.
Клемма 4 — выход на самописец
Все подстроечные резисторы многооборотные РР1-СП5-35Б

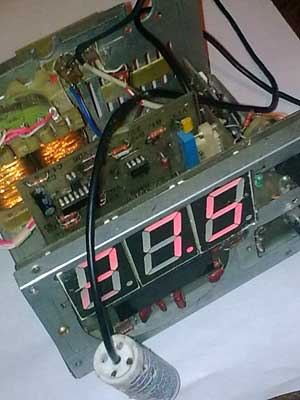

Датчик изготовлен из медного обмоточного провода 0.04-0.08мм, сложенным вдвое.
Датчик можно установить любой аналоговый, при этом изменить сопротивления R2, R3, R4 и R8, чтобы на входах А1.1 был нулевой потенциал, при нулевой температуре термодатчика.
Каркас для датчика 2 шт. складывают крестом, наматывают провод и вставляют в алюминиевый стакан с отверстиями (стартер от люминисцентных ламп).
