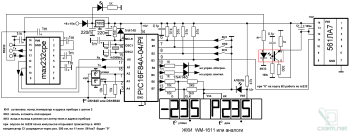

Терморегулятор с предварительной установкой 4-х температур контроля для термометра помещения и адреса прибора
Передача по протоколу Modbus в OPC сервер значений температур улицы и помещения, а также состояний включения и отключения, к примеру вентилятора и нагревателя — команда по port_b,4 и port_b,5
В модбас при вычислении значений применен расчет сo сложением и вычитание числа 32768
После включения прибора, для контроля, на дисплей будет выведен адрес прибора и значение 1,2,3,4 контролируемых температур, через десять секунд прибор перейдет в рабочий режим.
При температуре ниже или равной значению 1 контролируемой температуры или отрицательной температуре включится обогреватель
При температуре выше или равной значению 2 контролируемой температуры отключится обогреватель
При температуре выше или равной значению 3 контролируемой температуры включится вентилятор
При температуре ниже или равной значению 4 контролируемой температуры отключится вентилятор
Для приема информации от прибора использую ОРС сервер inSAT и SCADA ГиНЕС, можно принимать и на ModbusLook Light V 1.4.0 beta с типом вещественного 16О, таймаут для нормальной работы ставим 400 мс.
После ввода всех данных по желанию ЖК дисплей можно отключить, если температуру предполагается контролировать удаленно.
Автор: Горбенко Ю.Д. г.Оренбург
Скачать список элементов (PDF)
Прикрепленные файлы:
- терм с RS232.lay (137 Кб)
- thermoreg.rar (41 Кб)
