Случилось так, что в связи с болезнью пришлось оставить домик в поселке без присмотра. Нужен таймер, который в течении 2-3 недель (а получилось 2,5 месяца) создавал эффект присутствия в доме, не взирая на нестабильное напряжение и частое отключение сети. Из продающихся за разумную цену ничего не подошло. Интернет и радиотехническая литература тоже не удовлетворила меня полностью. Пришлось творить самому. За пару вечеров собрал простенький таймер с часами, который по вечерам с 18-00 до 21-00 включал свет. В случае отключения напряжения часы не сбивались: индикатор отключался, а микроконтроллер продолжал работать от аккумуляторов, которые потом заряжались малым током. Время такое выбрал потому что был январь месяц. В конце февраля перевел часы на полтора часа назад. Теперь хотя на таймерных часах было 18-00 и включалась лампа, реально было 19-30 вечера. К концу марта необходимость в таймере отпала, но думаю он мне ещё пригодится на период отпуска. Возможно дойдут руки до усовершенствования, ну а пока делюсь тем, что есть.

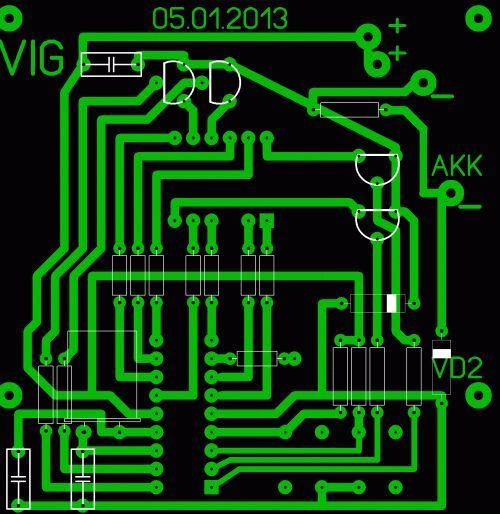

Схема простая, подобна тем часам, которые я выкладывал на этом сайте. Там же и блок питания с резервными аккумуляторами. Добавлен лишь узел включения лампы. Сначала я его сделал на симисторе ВТВ-16. Но экономка вспыхивала при включении в сеть (иногда). Чем бороться с переходными процессами, поставил реле, думаю для лампы-экономки это безопаснее. К плате я не подводил 220 вольт, поэтому симистор (а впоследствии – реле) с транзистором и диодом закрепил отдельно.
Также в корпусе установил и патрон под лампу. Для охлаждения в боковых и задней стенке корпуса просверлил по 8 отверстий d=5мм: по 4 в нижней части и по 4 в верхней. Но нагрев не ощущается.

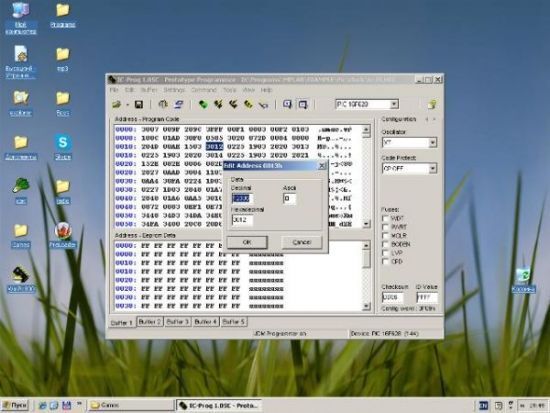

Часы выставляются двумя кнопками: часов и минут. Программа написана на Ассемблере. Программа проверяет соответствие часов установленным (запрограммированным) значениям. Сейчас в программе установлены 18, 19 и 20 часов. Но при программировании можно изменить время работы таймера. На примере IC Prog (в других программах — аналогично) нужно найти по адресу 0013h значение 3012, по адресу 0017h значение 3013, по адресу 0021h значение 3014. Первые две цифры значений (30) — это код команды, а вторые две — это значение часов в шестнадцатеричном коде: 12 соответствует десятичному числу 18, 13 -19 и т.д. Для изменения нужно дважды кликнуть левой кнопкой по значению того адреса, который хотите изменить. Откроется окно редактирования, в котором значение 3012 меняете на другое, например 3005. Теперь таймер будет включен утром с 5-00 до 6-00 и вечером с 19-00 до 21-00. Так-же можно установить любое другое время.
Скачать список элементов (PDF)
