Да, иногда намного проще купить датчик света в магазине. Но, если этих датчиков нужно, к примеру, 20 штук. То о рентабельности такой покупки я бы поспорил.
Выкладываю, по моему мнению, простую и легко повторяемую схему фотореле из тех, что выпускаются в массовое производство.
Подстроечным резистором WL регулируется порог срабатывания реле при уровне освещенности от 5 до 50 лк.
ZD1- стабилитрон 24 Вольта.
PH- фоторезистор, подойдет любой с разностью около 10 — 70 кОм.
В качестве корпуса отлично подойдет баночка из под крема или любая другая емкость с полу или прозрачными стенками.
Номинальное напряжение
230 Вольт
Номинальная частота
50 Герц
Номинальный ток нагрузки при cos φ=1
20 Ампер
Номинальный ток нагрузки при cos φ=0.6
16 Ампер
Собственная потребляемая мощность
0,45 Ватт
Схема подключения фотореле
Ноль и фаза при подключении не имеют значения. От них зависит будет ли на цоколе лампы напряжение при выключенном реле или нет.

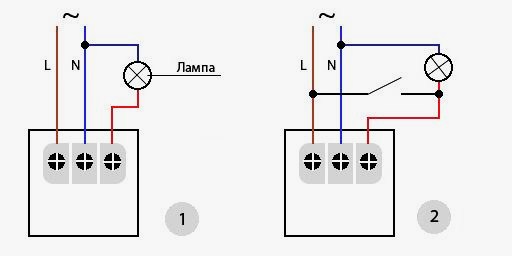

На рис. 1 выше указана типовая схема подключения лампы или нагрузки. На рис. 2 предложен вариант с выключателем. Так как иногда при выключенном реле нужно принудительно включить лампу.

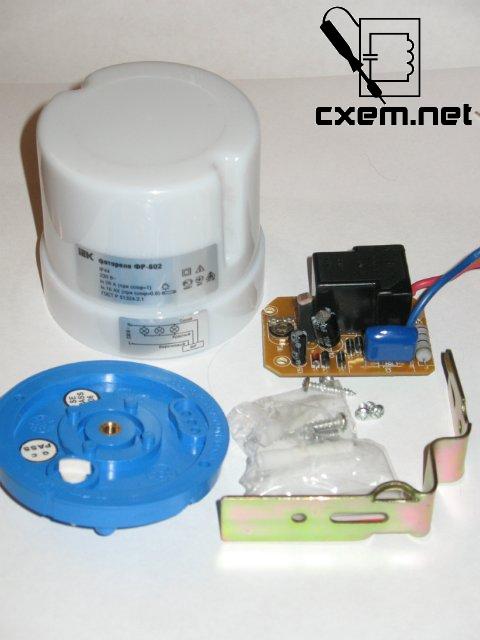

Полностью разобранное заводское фотореле.
Плата фотореле, вид сверху.
Рисунок прозрачной печатной платы. Вид сверху. Черные полосы- это «окна». Нужны для предотвращения КЗ и искрения между проводниками. Они не обязательны, но желательны.
Плата разведена для 2-х видов реле. Но, ее можно легко перерисовать под реле, имеющиеся у Вас.

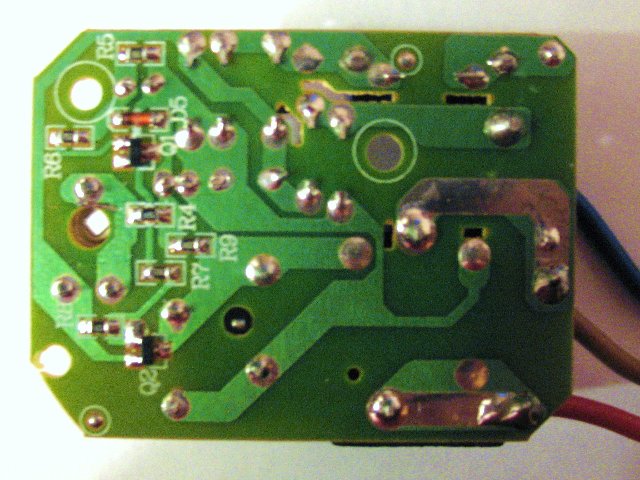

На фотографии нижней стороны платы, эти «окна» хорошо видны.
Скачать список элементов (PDF)
Прикрепленные файлы:
- Module 602.lay (48 Кб)
