Рефлексный приёмник

В своё время для сокращения каскадов в приёмниках был разработан так называемых рефлексный приёмник. Это приемник, в котором каскады усиления ВЧ выполняют функцию усилителя низкой частоты, или какую-нибудь другую. Описываемый приёмник построен по данному принципу, что позволило значительно сократить число применяемых компонентов. Приёмник рассчитан на приём радиостанций диапазона СВ или ДВ, хотя можно поставить переключатель и слушать оба диапазона.

Параметры:
Чувствительность: 8 мкВ
Уровень искажения при средней громкости не более: 0,2%

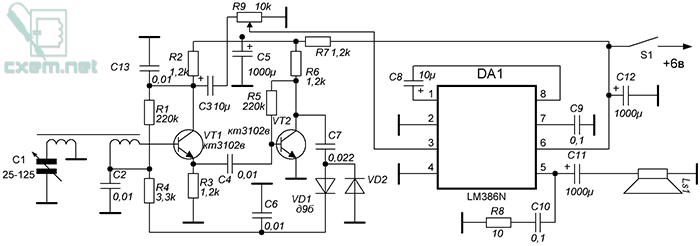

Схема приёмника

Число витков контурной катушки L1 – 100, катушки связи L2 – 5 – 8.

Приёмник выполнен на 2-х транзисторах и одной микросхеме. На микросхеме собран усилитель мощности, вместо неё может быть установлена любая другая или схема может быть собрана на транзисторах. Рефлексным в данной схеме является каскад на транзисторе VT1, хотя можно сделать так, чтобы оба каскада УВЧ были таковыми.

Принцип работы

Сигнал с катушки связи поступает на базу транзистора VT1 и усиливается им. В данной схеме ВЧ сигнал снимается с эммитера транзистора и через конденсатор C4 поступает на второй каскад УВЧ, после которого на детектор выполненный на диодах VD1 и VD2. После детектора через резистор R4 сигнал снова возвращается на базу транзистора VT1 и усиливается им. Низкочастотный сигнал снимается с коллектора транзистора и через конденсатор C3 поступает на регулятор громкости R9. Конденсатор C13 отфильтровывает ВЧ сигнал, замыкая его на землю. Таким образом VT1 выполняет функцию каскада УВЧ и предварительного каскада УНЧ. В усилителе мощности нет ничего особенного и как сказано выше эта часть схемы может быть собрана по любой другой схеме.

Настройка

Правильно собранный приёмник не нуждается в настройке и начинает работать сразу после подачи напряжения питания. Если приёмник будет склонен с срыву в генерацию, нужно будет уменьшить усиление, заменив транзисторы КТ3102 на КТ315, 316 с меньшим усилением.

Применяемые детали и возможная замена.

VT1 и VT2 (кт3102) можно заменить на КТ312, 315, 316 с любым буквенным индексом. Вместо диодов VD1 и VD2 (д9б) можно применить кд503 с любым буквенным индексом.

Расположение деталей на плате

Скачать список элементов (PDF)
