Привезли ультразвуковую ванну CODYSON CD-4830. Говорят, что не работает, нельзя ли посмотреть что там у неё сломалось и если возможно, то починить.

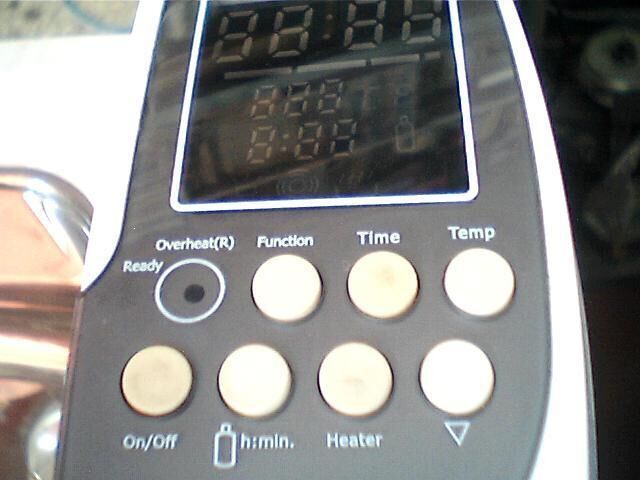

При осмотре ванны (рис.1) видно, что она уже была в работе – самые часто используемые кнопки потемнели (рис.2), на корпусе остатки потёков, но в целом, заметно, что за ней ухаживали. Внешних повреждений нет, если не считать появившихся на дне ванны потемнений в месте присоединения ультразвукового излучателя (рис.3).
Рис.1
Рис.2
Рис.3
Ванна имеет возможность слива моющего раствора (рис.4).
Рис.4
На задней стенке (рис.5) расположены выключатель питания и разъём для подключения шнура питания 230В.
Рис.5
На днище аппарата, в самом центре, имеется наклейка с некоторыми данными и характеристиками (рис.6), а сбоку расположена крышка, сняв которую, получаем доступ к сливной системе (рис.7).
Рис.6
Рис.7
Чтобы разобрать аппарат, нужно на гибкой силиконовой трубке ослабить хомут, стоящий со стороны перекрывающего крана, далее сдвинуть хомут на трубку. Снять трубку со штуцера и убрать хомут. Потом выкрутить семь винтов на днище ванны и аккуратно разъединить корпус (рис.8). При этом нужно снять все все мешающие разъёмы и вынуть силиконовую трубку через отверстие в нижней части корпуса. Все провода остаются на верхней части корпуса.
Рис.8
Сама моечная ванна защищена чёрным пластиковым кожухом. В отверстии кожуха посредине днища закреплён ультразвуковой излучатель. У одного края ванны стоит нагревательный элемент (рис.9). Он закрытый крышкой и если её снять, то видна термоизоляционная прокладка, приподняв которую виден сам нагреватель, имеющий сопротивление в холодном состоянии около 216 Ом.
Рис.9
На другом краю днища закреплён датчик температуры (рис.10). Скорее всего, это терморезистор, потому что при комнатной температуре тестер показывает сопротивление около 49 кОм и оно быстро уменьшается, если к датчику прижать палец. Провода от датчика уходят в плату управления и индикации.
Рис.10
На излучатель сверху нанесены числа «6,4» и «4,8» (рис.11), что они означают – не понятно. При проверке целостности дисков видно, что их торцы покрыты слоем клея или лака красного цвета (покрытие не хрупкое, похоже на клеи из серии БФ). Эпоксидный клеевой шов в месте крепления излучателя к днищу ванны целый, никаких сколов и отслоений нет.
Рис.11
К сливному штуцеру ванны прикручен провод заземления (рис.12).
Рис.12
При осмотре кожуха и проводников никаких поломок или перегревов замечено не было, ничто не протекало, почти все проводники поджаты пластиковыми пластинками и не болтаются.
А вот при осмотре нижней половины аппарата сразу были обнаружены следы какого-то высохшего раствора (рис.13). В небольших количествах заметны они и в разных местах на печатной плате преобразователя.
Рис.13
К плате подходят два провода (видны в правой верхней части на рис.14 и левой верхней на рис.15) – вход напряжения питания 230 В и выход напряжения питания вентилятора. Сам вентилятор закреплён в правой боковой части корпуса и скрыт под пластиной (рис.15 и рис.16).
Рис.14
Рис.15
Рис.16

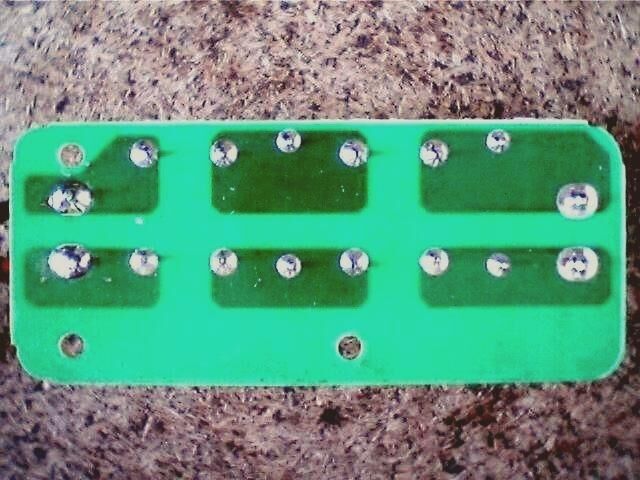

Плата с сетевым разъёмом и выключателем не вынимается (рис.17), но провод, идущий к фильтру, можно отсоединить на плате фильтра (разъём AC IN на рис.18). Фильтр имеет маркировку CD4830D, его легко снять, отсоединив разъём от платы преобразователя и открутив три винта. Схема его не сложная – два конденсатора и два синфазных дросселя (рис.19).
Рис.17
Рис.18
Рис.19
Для того, чтобы вынуть плату преобразователя (маркировка CD4830E), следует отсоединить оставшийся разъём (питание вентилятора) и открутить пять крепёжных винтов (их места указаны). На обратной стороне платы видны большие участки, покрытые тем самым коричневым налётом (рис.20), но в гораздо большем количестве. При этом налёт имел разные оттенки, что говорит о его реакции с медью и припоем.
Рис.20
Во время промывки платы с некоторых дорожек стало слезать покрытие и оказалось, что местами они протравлены полностью (рис.21). При осмотре также стали видны повреждения выводов установленных элементов (рис.22).
Рис.21
Рис.22

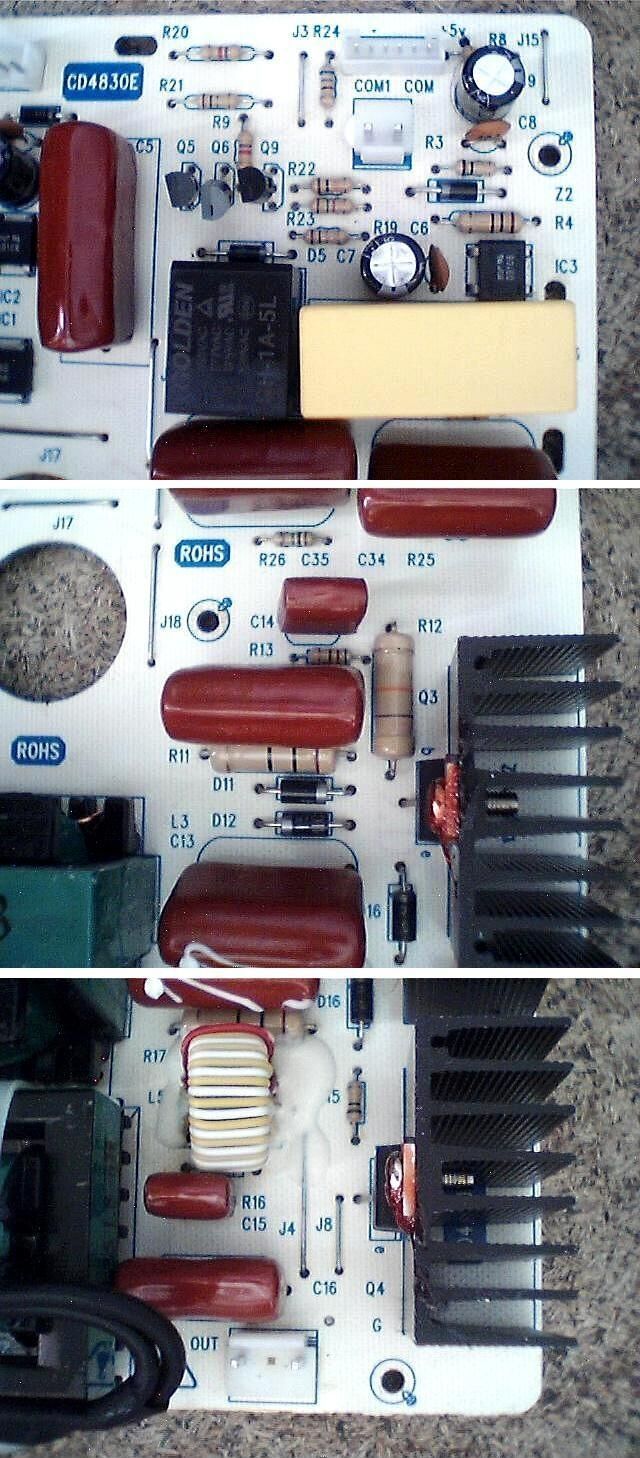

Прежде, чем разбирать плату, чистить и восстанавливать дорожки и выводы деталей, было сделано несколько фотографий крупным планом (рис.23 и рис.24).
Рис.23
Рис.24
Дорожки пришлось восстанавливать почти на половине платы – раствор проник под лак и при внешней целостности могло оказаться, что дорожка «в обрыве». Плата с заново залуженными дорожками и напаянными поверх них проводниками хоть и выглядит неаккуратно (рис.25), но выполняет все свои функции нормально. После проверки всех элементов на целостность и установки на место, вся поверхность печатной платы была покрыта спиртовым раствором клея БФ-2.
Рис.25
Во время «реставрации» с платы были срисованы соединения деталей и в итоге получилась схема, показанная на рис.26. На всякий случай в программе Sprint-Layout была сделана копия (рис.27) (файл находится в приложении, вид сделан со стороны дорожек).
Рис.26
Рис.27
Восстановительные работы заняли много времени, но в результате аппарат запустился сразу (рис.28) и делать новую печатную плату не пришлось.
Рис.28

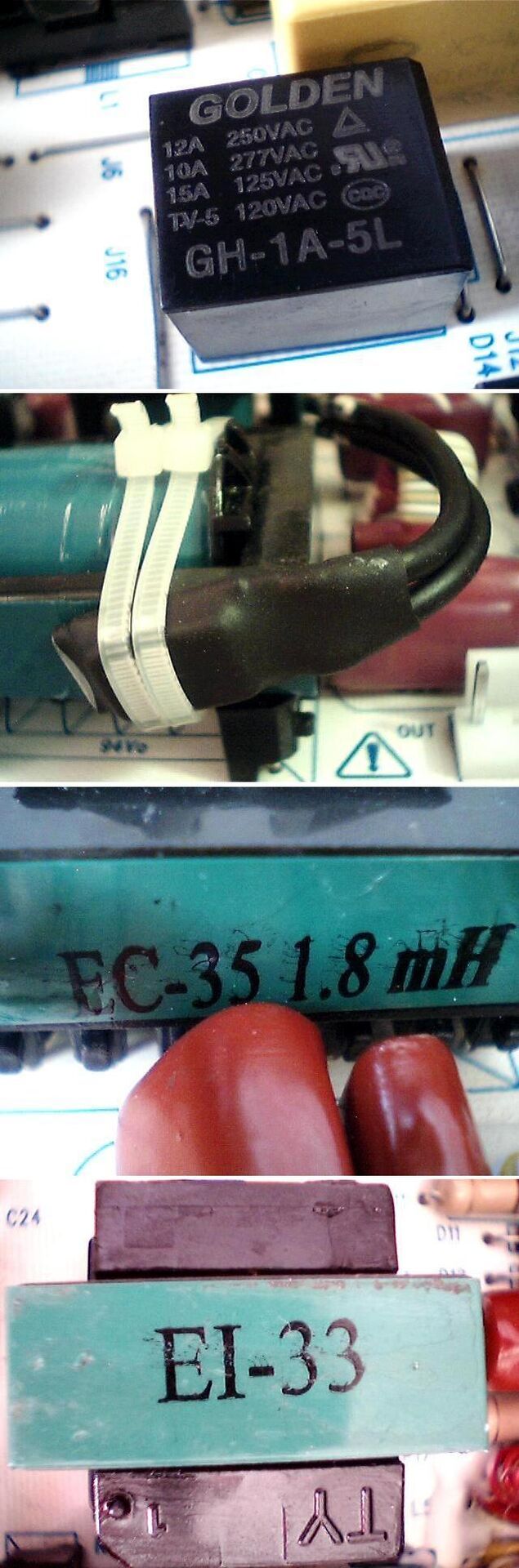

Несколько фотографий на рис.29 – пятивольтовое реле, термореле (установлено на корпусе дросселя, имеет нормальнозамкнутый контакт и, скорее всего, является «биметаллическим» — при его нагреве примерно до 70-100 градусов, срабатывает со слышимым щелчком), маркировка дросселя и маркировка трансформатора преобразователя.
Рис.29
Андрей Гольцов, r9o-11, г. Искитим
Скачать список элементов (PDF)
