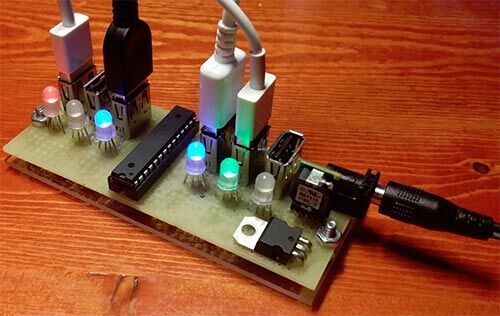

Толчком к созданию данного устройства послужило то обстоятельство, что в один день у меня не нашлось свободных розеток для зарядки моих гаджетов. Это простое зарядное устройство для USB-гаджетов с токовым монитором на каждом из шести портов. Ток ЗУ индицируется при помощи полноцветных RGB-светодиодов. Голубой цвет означает слабую зарядку и ток до 250 мА, зеленый — от 250 мА до 750 мА, красный — более 750 мА, а фиолетовый ток выше 1.5А (для планшетов). Схема включает в себя микроконтроллер ATmega328P, токовый датчик INA169 и 10А DC-DC преобразователь OKR-T10-W12 (описание).

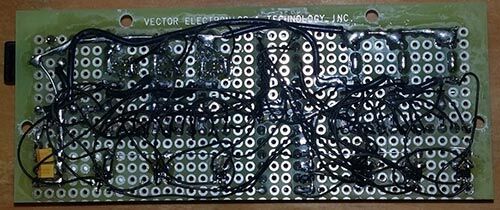

Конструкция собрана на маетной плате. Используются как выводные, так и SMD-компоненты.

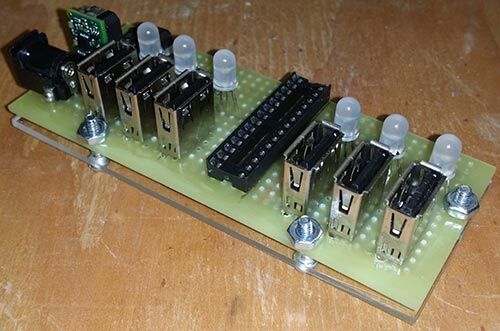

Питается устройство от сетевого адаптера с напряжением от 4.5 до 12 Вольт. DC/DC преобразователь задействован для увеличения эффективности. Т.о. 4А сетевой адаптер может зарядный ток в общей сложности до 8А. Снизу платы я закрепил акриловое стекло. На USB-пинах D+ and D- установлены соответствующие резисторы для зарядки Apple-устройств (также совместимо с Samsung, Sony и др. брендами).
Т.к. этот проект я сделал за один день и из тех компонентов, что у меня были под рукой, то я не стал в нем реализовывать такие дополнительные функции как защита от смены полярности, входной предохранитель, LED-диммирование и т.д.
При прошивке контроллера все фьюз биты оставляем по умолчанию — как в даташите.
Скачать список элементов (PDF)
Прикрепленные файлы:
- USB6x.c (4 Кб)
