Рассматриваемое устройство вырабатывает электрические разряды с напряжением порядка 30кВ, поэтому просим соблюдать предельную осторожность во время сборки, монтажа и дальнейшего использования. Даже после отключения схемы, в умножителе напряжения остается часть напряжения.
Конечно, это напряжение не смертельно, но вот включенный умножитель может представлять опасность для вашей жизни. Соблюдайте все меры по безопасности.
А теперь ближе к делу. Для получения разрядов высокого потенциала использованы компоненты из строчной развертки советского телевизора. Хотелось создать простой и мощный высоковольтный генератор с питанием от сети 220 вольт. Такой генератор был нужен для опытов, которые я ставлю регулярно. Мощность генератора достаточно высокая, на выходе умножителя разряды достигаю-т до 5-7см,
Для питания строчного трансформатора был использован балласт ЛДС, который продавался отдельно и стоил 2$.
Такой балласт предназначен для питания 2-х ламп дневного освещения, каждая на 40 ватт. Для каждого канала из платы выходят 4 провода, два из которых назовем «горячими», поскольку именно по ним течет высокое напряжение для питания лампы. Остальные два провода подключены между собой конденсатором, это нужно для пуска лампы. На выходе балласта образуется высокое напряжение с большой частотой, которое нужно подать на строчный трансформатор. Напряжение подается последовательно через конденсатор, иначе балласт сгорит за несколько секунд.
Конденсатор подбираем с напряжением 100-1500 вольт, емкость от 1000 до 6800пФ.
Не советуется включать генератор на долгое время или же следует установить транзисторы на теплоотводы, поскольку после 5 секундной работы уже наблюдается повышение температуры.

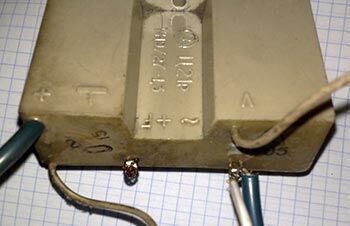

Строчный трансформатор использовался типа ТВС-110ПЦ15, умножитель напряжения УН9/27-1 3.
