Во время экспериментов с PS/2 клавиатурой появилась у меня идея, а почему бы не попробовать подключить PS/2 клавиатуру к микроконтроллеру?
Сказано — сделано!

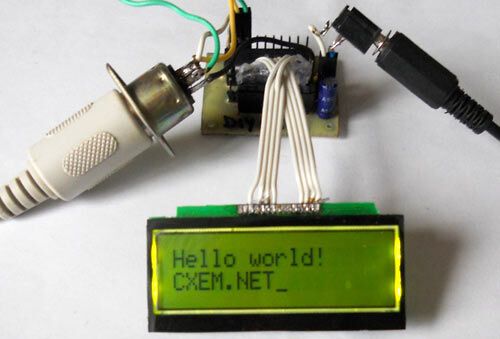

Под рукой оказался микроконтроллер Attiny2313 и LCD дисплей на контроллере HD44780. Думаю, принцип работы клавиатуры не стоит описывать, если будет надо — погуглите (немного инфы есть здесь). Собрал всё это и вот что получилось:
Принципиальная схема устройства
Проект в протеусе (скачать исходник можно в конце статьи):
Распиновка PS/2 и AT клавиатуры:
Установка фьюзов в PonyProg2000:
Получилось что-то вроде печатной машинки. Устройство работает с PS/2 и AT клавиатурой. Прошивку писал в среде BASCOM-AVR, исходник прилагается.
Ниже вы можете скачать исходник, прошивку, проект в Proteus
Скачать список элементов (PDF)
Прикрепленные файлы:
- PS2keyboardAttiny2313.rar (22 Кб)
