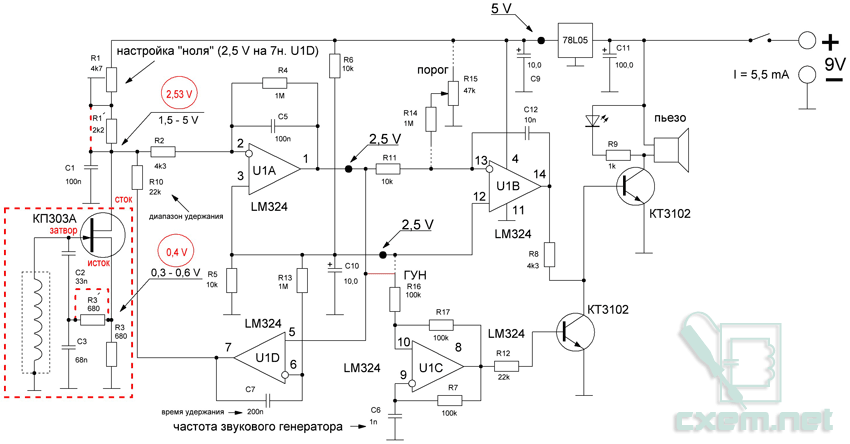

Ниже представлена схема самодельного пинпоинтера. Дальность 5 копеек — 5 сантиметров. Режим поиска — динамический, при приближении к цели переходящий в статический.
Катушка — ферритовый стержень. Длина 5см, диаметр 8мм, 320 витков, провод 0.3

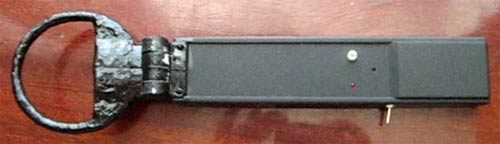

катушка — кольцо диаметром 40мм, 150 витков, провод 0.14
Частота генератора около 20 кГц. Конденсаторы С2 и С3 — пленочные.
Ток потребления пинпоинтера составляет 5.5 мА, при световой и звуковой индикации — 10.5 мА.
Скачать список элементов (PDF)
Прикрепленные файлы:
- КВ V_3 VCO.lay (45 Кб)
