Собирая схемы, всегда хотелось иметь под рукой надежный БП под все случаи жизни. Перепаяв десяток схем, спалив жменю транзисторов, выкладываю свою схему популярнейшей переделки из ATXых блоков питания в лабораторный регулируемый источник.
1) Сначала, что нужно оставить с типовой схемы стандартного БП:
Т.е. оставляем высоковольтную часть и дежурку. Почти всю низковольтную часть выкидываем. Оставляем сдвоенный диод на выходных +12V, ставим свой дроссель, электролит. Если получиться сделать два каскада фильтров — замечательно. Дальше, чтобы расширить диапазон напряжения не перематывая основной трансформатор c +5V обмотки делаем -5V, т,е. впаиваем сдвоенный диод анодами вместе. Также добавляем каскады фильтров (при пайке не путаем полярность относительно общего для электролитов).
2) Травим и собираем наши мозги:
Сама схема не новая, но некоторые изменения в обвязке операционника в сторону упрощения сделал.
На 4 и 13 ножках TL494 есть дополнительные пятаки для подключения тумблера «Вкл/выкл ШИМ».
3) Подключение доработки к основной плате:
J29 — подключаем к дежурному +5V;
J28 — подключаем к дежурному +12V;
J15 — подключаем к выходному +V;
J25 — подключаем к датчику тока;
J16 — подключаем к выходному -V;
J26, J27 — подключаем к первичке трансформатора управления силовыми транзисторами (центральная точка должна была остаться подключенной к дежурному питанию через диод с резистором).
Подстроечный RV5 при первом включении должен быть выкручен на 1/7 к общему (между общим и регулируемой ногой 5кОм, между J15 и регулируемой ногой 27кОм).
Подстроечный RV3 при первом включении должен быть выкручен на 1/10 к общему (между общим и регулируемой ногой 10кОм, между ISENSE и регулируемой ногой 90кОм).
На выходе операциоников должно быть напряжение 0 — 5V.
Теперь самое сложное для понимания. По новой схеме основной платы у нас получилось на выходе плюс 12V и минус 5V. Поскольку датчик тока у нас стоит в отрицательном напряжении, то операционник с ним работать не захочет. Исправляется просто, для этого нужно чтобы «общий» маленькой платы был подключен к минус 5V основной платы новой схемы. Также нужно «общий» дежурного напряжения основной платы перерезать от «общего» силовой части старой схемы и подключить к минус 5V по новой схеме. В некоторых БП фирмы Chieftec проще, видел уже развязанные «общие» дежурного питания и силы.
4) Прошиваем контроллеры:
Фьюзы не менял, остаются заводские. Для контроллера дисплея тока, при прошивке пищик отпаивать обязательно, с ним не шьется.
5) Собираем в кучу:

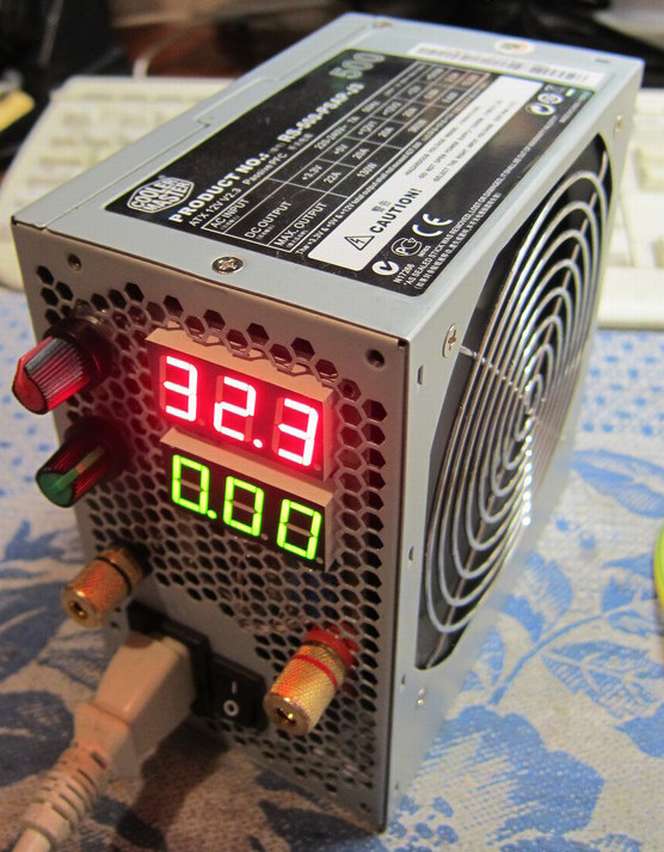

Каждый делает по разному. Могу лишь показать пример моего одного из 4-х последних:
Не забываем ставить резисторы параллельно выходным электролитам для их разрядки.

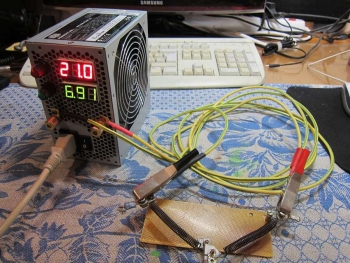

Пьезоизлучатель пикает примерно раз в две минуты при нагрузке 1А — 1 раз, 2А — 2 раза и т.д., свыше 9,99А пищит постоянно.
Итого, получился БП регулируемый по напряжению 0 — 32.3V, по току 0 — 9.99А.
Скачать список элементов (PDF)
Прикрепленные файлы:
- volt.hex (4 Кб)
- tok.hex (4 Кб)
- modATX4.pdf (45 Кб)
- modATX4isis.pdf (102 Кб)
- Proteus ModATX.rar (128 Кб)
