В интернете можно найти большое количество схем термометров различной сложности: от самых простеньких, т.н. «показометров», до «продвинутых» систем, способных не лишь измерять температуру/влажность/скорость ветра но и отслеживать китайские спутники вести логи, строить графики, с последующей загрузкой на конкретный сервер и т.д. В этой статье пойдет речь о простеньком устройстве из первой упомянутой категории — «показометре». Меня натолкнуло на создание такого устройства недавно опубликованная на сайте статья с названием RGB индикатор. Прочитав эту статью тоже захотел собрать что-нибудь из категории «светящихся бесполезных красивых сувениров». В итоге, получилось то, что описано ниже.
Схема собрана на микроконтроллере ATtiny13, датчике температуры DS18B20, RGB — светодиоде и ещё на нескольких компонентах. Был выбран именно этот микроконтроллер, потому что в данном случае размеры платы очень критичны. Датчик для измерения температуры — DB18B20. Он использует исключительно 1-Wire протокол — при этом формируется соединение, которое осуществляет коммуникацию на шине, используя всего один управляющий сигнал. Таким образом, у микроконтроллера осталось целых 4 свободных вывода (PB5, он же RESET, используется по своему прямому назначению).

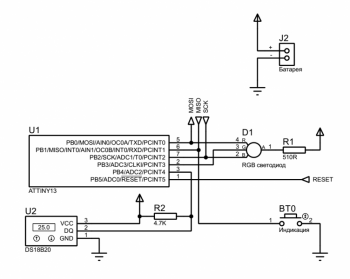

Схема прибора представлена ниже:
Программа для микроконтроллера написана на С в среде разработки Atmel Studio 7. В архиве, прикрепленном к статье есть все необходимые файлы, а также уже скомпилированная прошивка.
Fuse-биты необходимо выставить в соответствии со скриншотом, представленным ниже:

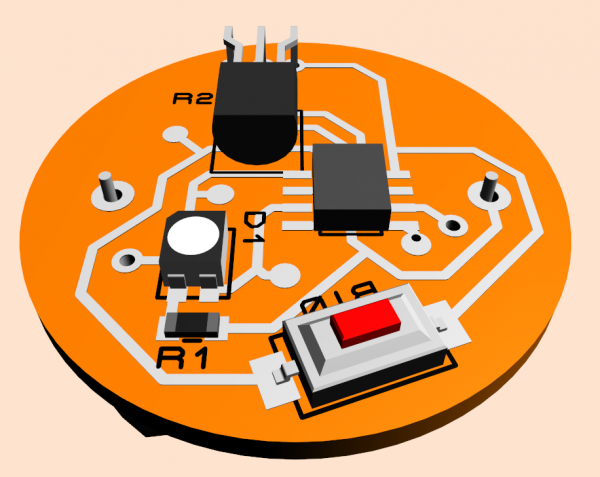

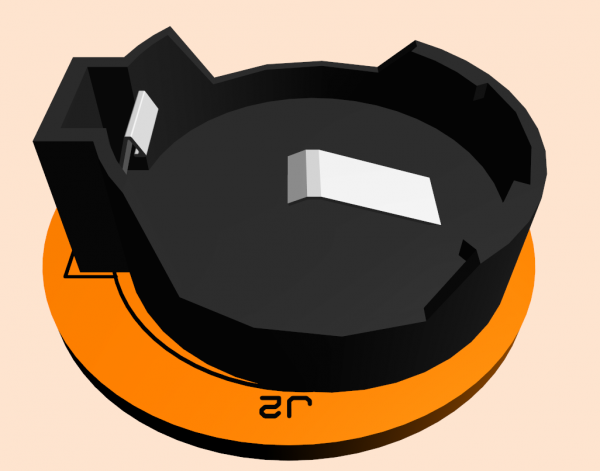

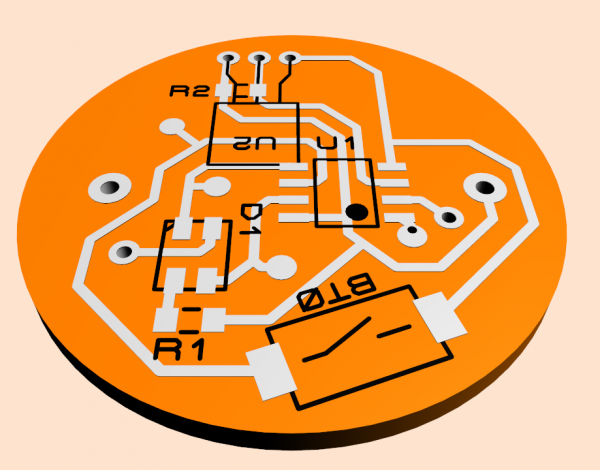

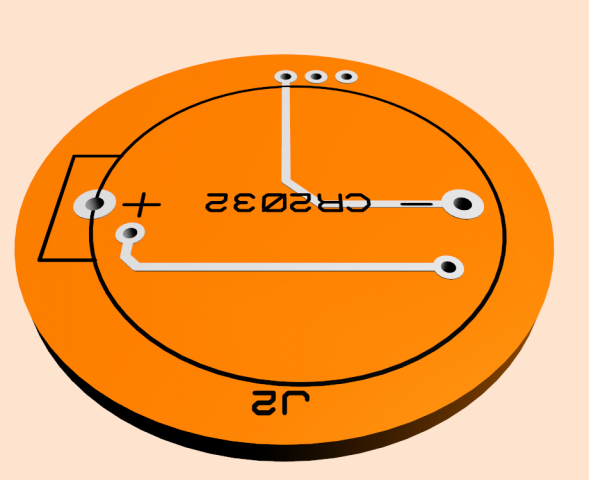

Внешний вид устройства (3D модель):
Спасибо за внимание!
Скачать список элементов (PDF)
Прикрепленные файлы:
- ThermoTiny(upd__10_05_2018).zip (191 Кб)
