У кого из автолюбителей не сжималось сердце при знакомстве с «электронными иконостасами» на приборных щитках японских автомобилей. Чего там лишь нет! Нам бы хоть одну такую кнопку-лампочку…
«Радиолюбитель» предлагает на выбор несколько зарубежных электронных новинок, которые, возможно, заинтересуют автолюбителей, умеющих владеть не лишь гаечным ключом и монтировкой, но и паяльником. Подборка материалов составлена из описаний практических устройств, разработки которых собраны американским инженером Рудольфом Графом и представлены в его сборнике «Электронные схемы: 1300 примеров».
ТАХОМЕТР ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ
Этот тахометр удобен тем, что его можно установить на двигателе с любым числом цилиндров, лишь подключив к схеме (Рис. 1) подходящие времязадающие резисторы R7, R8 и R9. В качестве индикатора использован измерительный стрелочный прибор, расчитанный на ток полного отклонения стрелки 10 мА. Шкала этого прибора проградуирована в об./мин, а ее максимальный предел — 6000 об./мин.
Подстроечный резистор R10 служит для окончательной калибровки прибора. Схема снабжена защитой от кратковременных превышений напряжения, состоящей из резистора R5 и стабилитрона VD1 с напряжением стабилизации 24 В. Соединение резисторов R7 — R9 с корпусом нужно производить в зависимости от числа цилиндров двигателя, т.е. R7, R8 и R9 — соответствуют четырем, шести и восьми цилиндрам. Отечественный аналог микросхем DA1, DA2 — К1401УД1. Транзистор VT1 — любой маломощный, кремниевый.
СИГНАЛИЗАТОРЫ ПРЕВЫШЕНИЯ СКОРОСТИ
Устройство срабатывает, если скорость автомобиля превысит заданную. В этом случае из динамика раздается назойливый звук, который исчезает вскоре после снижения скорости на 5 — б км/час. Схема (Рис. 2) состоит из выпрямительного моста на диодах VD2 — VD6, который выпрямляет импульсы поступающие от контактов прерывателя автомобиля, при этом полученное постоянное напряжение ограничивается стабилитроном VD4 на уровне 4,7 В. Это напряжение, пропорциональное числу оборотов двигателя, после транзистора VT1 и диодного детектора VD7 — VD8 попадает на потенциометр R5, являющийся регулятором порога срабатывания устройства. Сигнал с него управляет формирователем и мультивибратором на логических элементах микросхемы DD1.
Транзистор VT2 усиливает сигнал мультивибратора до необходимых пределов, в его коллекторную цепь включен динамик ВА1. Аналогами CD4011АЕ являются отечественные цифровые микросхемы К176ЛА7 и К561ЛА7. Стабилитрон VD1 — на напряжение стабилизации 9 В типа Д814Б. Всем другим диодам соответствует оте-чественный аналог — КД521А.

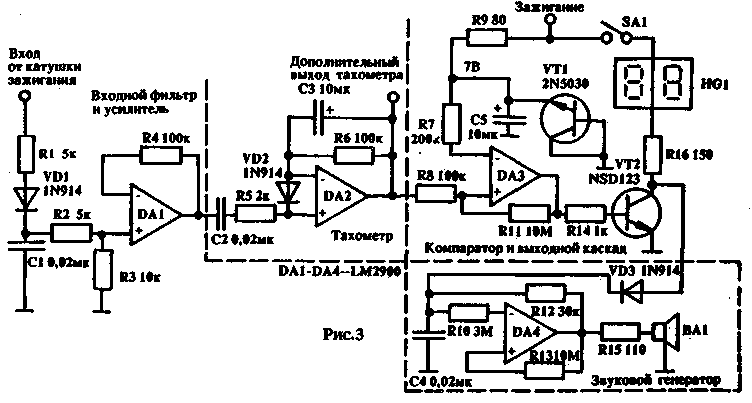

Схема другого сигнализатора превышения скорости (Рис. 3) состоит из 4-х усилителей на микросхемах LM2900, отечественным аналогом которых является 4-хканальный операционный усилитель К1401УД1. Усилитель DA1 обрабатывает сигнал, поступающий от катушки зажигания. Усилитель DA2 преобразует частоту в напряжение так, что напряжение на его выходе пропорционально
числу оборотов двигателя. DA3 сравнивает напряжение тахометра с опорным напряжением и включает выходной транзистор при превышении установленной скорости. DA4 используется в схеме генератора, вырабатывающего звуковой сигнал. В устройстве можно применить отечественные транзисторы КТ315. Диоды «меняются на КД521А.
ТАХОМЕТР
В этом тахометре (Рис. 4) в качестве датчика импульсов используется магнитная головка. Сигналы усиливаются DA1 и подаются на вход ждущего мультивибратора на элементах DA2 и DA3, после чего прямоугольные импульсы через регулирующий потенциометр R9 попадают на формирователь DA4 и далее — на прибор с измерительной шкалой, проградуированной в об./мин. Все микросхемы — К1401УД1, диоды — КД521А, стабилитрон VD3 — КС168А.
УСТРОЙСТВО УПРАВЛЕНИЯ ЧАСТОТОЙ ДВИЖЕНИЯ СТЕКЛООЧИСТИТЕЛЯ
Регулятор для стеклоочистителя, в схеме которого (Рис. 5) использован интегральный таймер NE555V, позволяет задавать длительность временных интервалов в течение которых происходит «качание» стеклоочистителя. Микросхема DA1 работает в режиме несинхронизированиого мультивибратора. Длительность интервала, в течении которого таймер находится в включенном состоянии, определится номиналами С1, R2 и R3. Потенциометром R2 можно изменять частоту работы стеклоочистителя от 2 до 15 сек. В устройстве можно применить отечественную микросхему КР1006ВИ1. Реле с сопротивлением обмотки электромагнита — 1200 Ом. Все диоды — КД521А.
(РЛ 5-91)
