…Микеланджело брал кусок мрамора и отсекал все ненужное, я работаю также беру мясо и забираю все нужное!
В этом уроке мы с Вами подготовим для переделки приобретённую мною модель Mercedes-Benz SLS AMG, масштаб 1:14.
Выясним, как устроена модель и её пульт управления. Определим тип радиоуправления: дискретное или пропорциональное. Рассмотрим, как работает пульт управления и как реагирует модель на его команды. Подготовим нашу модель к переделке.
Давайте попробуем разобраться, как функционирует система дистанционного управления нашей машинки.
Передатчик
Приемник
Разобрав нашу модель, её пульт управления мы выяснили, что передатчик построен на микросхеме TX-2B, а приёмник, установленный в машинке на микросхеме RX-2B.
Типовая схема передатчика представлена на схеме ниже:
При нажатии на кнопки управления микросхема TX-2B формирует командную импульсную последовательность. С выхода SO данные поступают на ВЧ передатчик с амплитудной модуляцией.
Передатчик устроен следующим образом: на транзисторе Q1 собран генератор несущей частоты 27МГц. На транзисторе Q2 собран усилитель высокой частоты с функцией модулятора.

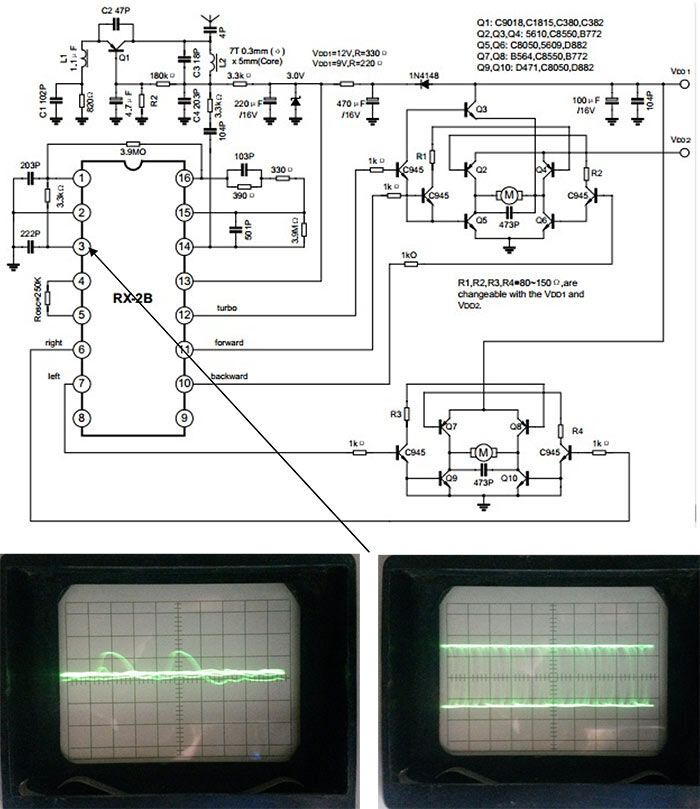

Типовая схема приёмника представлена на схеме ниже:
В отсутствии команд поступающих с пульта управления передатчик непрерывно принимает шумы и помехи радиоэфира, левая эпюра.
При нажатии одной из кнопок управления приёмник, собранный по классической схеме сверхрегенератора, принимает сигнал пульта управления, демодулирует и результат поступает на 3-ю ногу микросхемы RX-2B, правая эпюра.
В результате декодирования RX-2B переводит соответствующий управляющий вывод в высокое состояние.
Кто хочет идти «в ногу» с автором курса — создавайте свои дневники на форуме и выкладывайте что у вас получается и какие вопросы возникают при этом.
