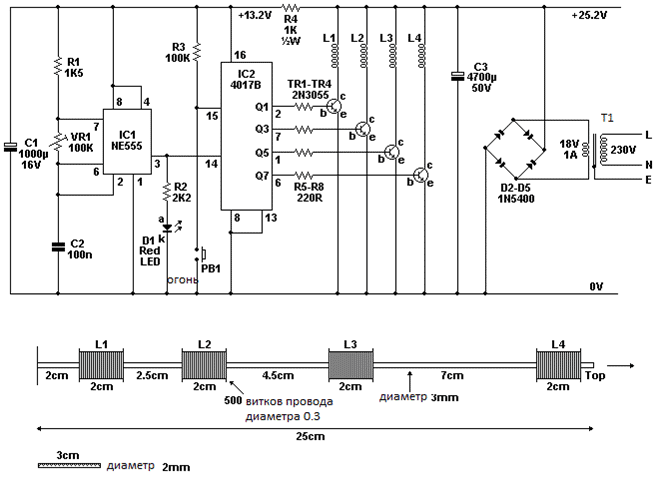

На рисунке ниже представлена схема миниатюрной магнитной пушки. При оптимальной настройке, она стреляет на 1.5 метра вверх и 2.5 метра по горизонтали.
Микросхема IC1 — это 555 таймер, работает в неустойчивом режиме, посылая импульсы приблизительно в 10 миллисекунд на IC2. Микросхема не будет работать, пока вывод 15 не будет замкнут на 0. Когда кнопка «огонь» нажата, IC2 открывает транзисторы TR1-TR4, которые запускают электромагниты L1 — L4 в быстрой последовательности. Трансформатор Т1 является понижающим 18 Вольт 1 Ампер, после выпрямительного моста напряжение становится 25.2 Вольт для питания электромагнитов. Резистор R4 понижает напряжение до 12 Вольт для питания микросхем.
Электромагниты наматываются на медной трубке длинной 25см и диаметром 3мм, они содержат по 500 витков эмалированного медного провода диаметром 0.315мм. Катушки электромагнитов прикрепите скотчем, чтобы они могли перемещаться по стволу для настройки устройства. Снаряд — это кусок гвоздя длиной 3см и диаметром 2мм.
Наиболее важным моментом является настройка переменного резистора VR1 и положения электромагнитов L1 — L4 на медной трубе. Во первых, отсоединяем все электромагниты кроме первого, настраиваем резистор VR1 и проверяем дальность на которую летит снаряд. Размещаем второй электромагнит так, чтобы расстояние на которое летит снаряд было дальше. Также повторяем с третьим и четвертым электромагнитами.
