Данный источник высокого напряжения имеет так-же высокий выходной ток, по сравнению с подобными конструкциями. Может использоваться как основной модуль шокера или источник напряжения для небольшой SGTC Теслы. Напряжение на выходе около 3-6кВ, при повышенном токе.
Тут используется обычная схема на полевом транзисторе с задающим генератором на 555 таймере. Но домотав 3 витка на трансформатор можно использовать и такую схему:

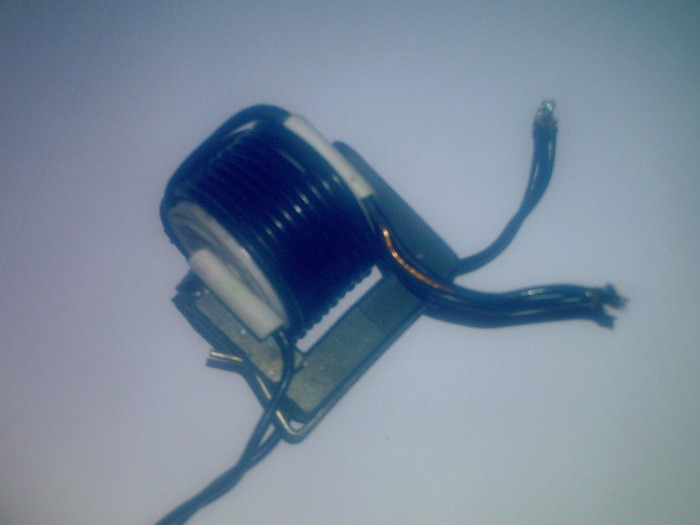

Главной частью является трансформатор. Он основан на сердечнике от какого-то китайского строчного трансформатора.
Сначала мотается вторичная обмотка, провод обмотки диаметром 0.5мм. Мотаем с расчетом максимально заполнить пространство и оставить место для первичной обмотки, которая мотается в один слой. После намотки каждого слоя пропитываем его циакринолатом, оборачиваем слоем бумаги, и снова пропитываем клеем. У меня влезло 10 слоев, у вас в зависимости от сердечника может влезть больше или меньше.
Поверх вторичной обмотки мотается первичная. Она состоит из 5 витков сдвоенного провода диаметром 0.8мм. При таких параметрах первичной обмотки и питании 12-14В можно развить мощность 50-70Вт.
На выходе имеем маленькую 9-10мм дугу, но очень жгучую, провода быстро оплавляются.
Как использовать дальше полученное напряжение решайте сами. Как уже сказано в начале можно добавить умножитель- получится очень мощный и опасный шокер. Можно использовать как источник напряжения для Теслы с разрядником. Можно питать магнетроны и газоразрядные лампы.
Для варианта на 555 можно скачать плату в формате Sprint Layout.
Скачать список элементов (PDF)
