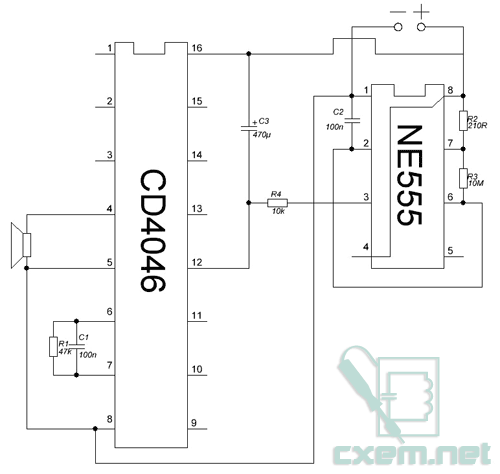

Хочу представить вам мою разработку — имитатор звука сирены. Сирена проста в повторении, поэтому она подходит для начинающих радиолюбителей. Схема:
Микросхема NE555 выдает отрицательные импульсы, которые зависят от конденсатора C2, чем меньше его емкость, тем чаще микросхема будет выдавать импульсы. Импульсы, выходящие с 3 ножки микросхемы NE555, заряжают конденсатор C3, в результате чего микросхема начинает генерировать звуковой сигнал с повышением частоты. После того, как импульс прекращается, конденсатор C3 разряжается и частота сигнала уменьшается, после этого микросхема начинает заряжать конденсатор и эффект повторяется.
Микросхема CD4046 выдает слабую мощность сигнала, поэтому лучше всего поставить усилитель для динамика, но если вам нужна не очень громкая сирена, то рекомендую сделать вот такой усилитель:
Питание устройства 5-9 В.
Сопротивление динамика 8-16 Ом.
Печатная плата выполнена на стеклотекстолите. Размеры печатной платы: 26×43 мм
