Пару лет назад я приобрел цифровую зеркальную камеру Nikon D3000. И в одну из ночных съемок мне понадобился ИК пульт управления. Я обошел магазины фототехники, но ценник на такие пульты оказался большим. Потому заказал пульт с Китая, но т.к. посылка идет долго, то все же сделал самодельный пульт на MSP430.

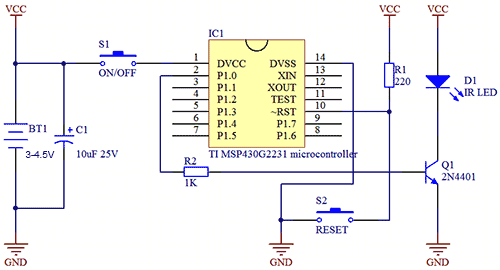

Принципиальная схема пульта:
Схема очень простая и построена на недорогом микроконтроллере MSP430G2231 (Даташит PDF)

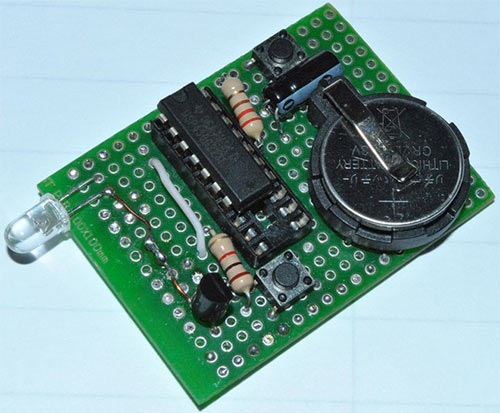

Фото готового ИК-пульта на макетке:
В настройке не нуждается, единственный совет — используйте качественные кнопки, а то я потратил полчаса своего времени на отладку из-за плохого контакта кнопки…
Скачать список элементов (PDF)
Прикрепленные файлы:
- IR_Remote_MSP430.c (1 Кб)
