На микросхеме MAX1555
Литий-полимерные аккумуляторы (LiPo) — требуют постоянного контроля. Для этого используется микросхема MAX1555 (см. даташит) и др. подобные. Я разработал зарядное устройство в Eagle, но не сделал его (студент — нет денег). Все компоненты использованы в корпусах для поверхностного монтажа, но припаять их довольно легко даже простым паяльником.

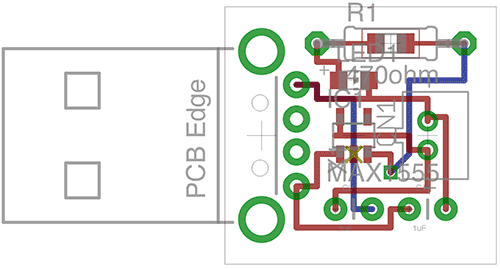

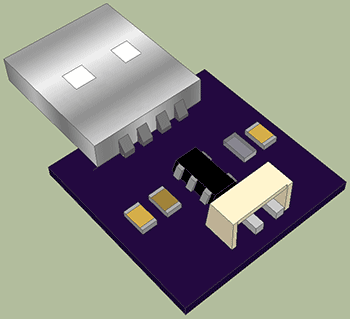

Вот схема зарядного устройства и простая модель готового устройства.
На микросхеме MCP73831
Мне не нравится цена и доступность микросхемы MAX1555 от фирмы Maxim. В поисках чего-то лучшего, я наткнулся на MCP73831 (см. даташит) от Microchip. Эта микросхема подешевле, чем MAX1555.
Я сделал несколько изменений в предыдущей печатной плате.
Я решил использовать лишь элементы для поверхностного монтажа, поэтому была использована микросхема в корпусе SOT-23. Такие элементы не очень сложно паять, даже очень мелкие резисторы 0805. Плата была разработана в Eagle и сделана на заводе. Я получил три платы, но сделал лишь два зарядных устройства, потому что у меня было лишь две микросхемы.
Плата специально сделана небольшой и имеет светодиодный индикатор. Это простое небольшое устройство прекрасно справляется со своими обязанностями.
Фото зарядного устройства в работе:
Скачать список элементов (PDF)
Прикрепленные файлы:
- LiPo_ZU.rar (35 Кб)
