Двухканальный ионофон на интегральной микросхеме NE555

Данная схема представляет собой по сути высоковольтный преобразователь. Схема достаточно проста, многие детали легкодоступны или могут быть найдены в отслужившей срок электронике.

По принципу воспроизведения звука оно относится к усилителям класса D, т.к. генерируемый сигнал в нем модулируется слабым входным сигналом и в результате сигнал усиливается. Основное отличие от схем ионофонов, которые я встречал в Сети — это были моно-ионофоны. Данная схема представляет собой стерео-ионофон. Преимущества стерео-звука можно оценить при использовании хорошего источника питания. Так например я неделю ломал голову над семимиллиметровой дугой, полученной от 0.5А БП, но заменив его на полноценный 1.5А трансформатор я получал эстетическое наслаждение, наблюдая за пятисантиметровой дугой, которая к тому же и запела!

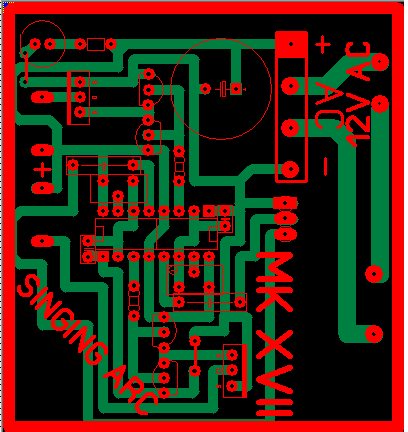

Устройство смонтировано на печатной плате размерностью 65*67мм.
Для удобства монтажа и экономии места на плате две микросхемы помещены в одну панель DIP-16.
Для простоты настройки резисторы обвязки заменены подстроечными резисторами, что тоже немного сэкономило место на плате.
На плате также нанесено расположение деталей, выполненное по технологии ЛУТ.

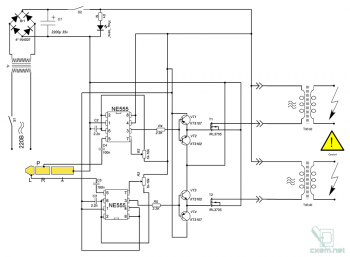

Сама схема включает в себя:

1. Выпрямительную часть (диодный мост + электролитический конденсатор 3300мкФ 16В в качестве фильтра для сглаживания пульсаций)
2. Генераторную часть (две микросхемы NE555 + обвязка микросхем)
3. Повторитель типа push-pull на выходе микросхем для снижения нагрузки на них.
4. Коммутационная часть в виде 2-х полевых транзисторов IRL3705n по одному на канал.
5. Индикаторная часть (светодиод + токоограничительный резистор)
6. Сетевой трансформатор 220В==>14В 1,5А
7. Высоковольтные трансформаторы (Два неизвестных ТВС. Один от телевизора HORIZONT, другой — от TOSHIBA)

Вот некоторые этапы создания:

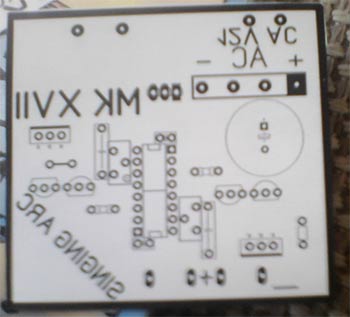

Распечатка расположения деталей.

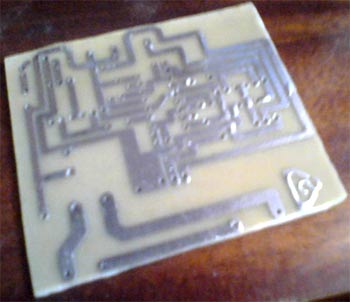

Облуженая плата. Лудил с помощью глицерин-гидразинового флюса потому что его можно легко смыть водой и так же легко нанести.

У некоторых из Вас наверное появился вопрос «Почему на плату напечатано «MKXVII?»

На самом деле это семнадцатая версия ионофона.

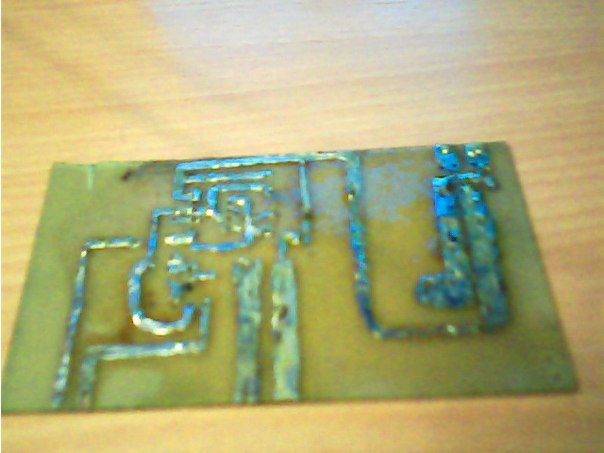

Для примера фото самой первой версии, плата для которой нарисована перманентным маркером.



Естественно ЭТО не заработало.

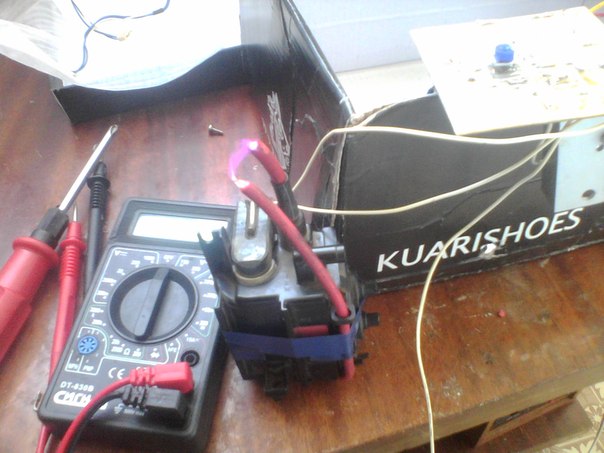

Пробный запуск одного канала без подачи аудио-сигнала.

Как видно дуга горит ровно. Длина дуги от 2 сантиметров (тихое горение) до 3-3.5 сантиметров (сильное шипение). Такая длина дуги соответствует напряжению от 20 до 35 киловольт.

Ну и напоследок: данное устройство было создано для участия в конкурсе и я не собираюсь, и вам крайне не советую прослушивать музыку c этого устройства в непроветриваемом помещении ввиду выделения озона и окислов азота, а это не есть хорошо для здоровья. Ну и не стоит забывать о ТБ при работе с высоким напряжением.

Скачать список элементов (PDF)
