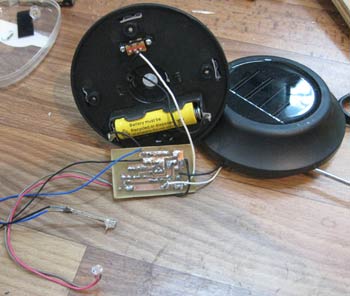

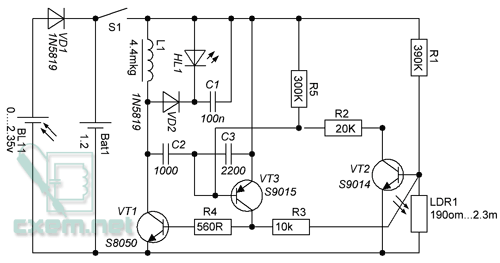

Представлена схема простого дачного фонарика.
Аккумулятор 1 — NiMH AA 600 mA*h
Фотоэлемент BL1 соединен с аккумулятором через диод VD1 ьез выключателя. Потому, зарядка будет происходить всегда при достаточном солнечном освещении. Диод VD1 препятствует разряду аккумулятора.
Транзистор S9014 выполняет функцию ключа, при наступлении темноты, сопротивление на фоторезисторе увеличивается, транзистор открывается и запускает генератор на S9015-S8050.
Диод VD2 служит выпрямителем.
Скачать список элементов (PDF)
Прикрепленные файлы:
- grd_light.rar (7 Кб)
