Лень двигатель прогресса! В один из осенних дней, чтобы постоянно не следить за уровнем жидкости в резервуаре и вручную включать и отключать насосы для откачки. Мне пришла идея сделать датчик уровня, что-бы он сам управлял насосами в автоматическом режиме. А я тем временем пил чай сидя в тепле. Я начал делать датчик. Корпус взял от какого-то датчика и внутри него разместил платы управления. Для изготовления сенсора взял три геркона и установил их на разной высоте в трубке поверх, которой двигался поплавок с магнитом. Ну в принципе «костяк» датчика готов и можно приступать к созданию логики его работы.
В резервуаре стояло два насоса разной производительности и они должны включаться в разных случаях. Первый должен включаться при заполнении приямка на половину и отключаться при опустошении. Второй должен включаться при заполнении приямка на 75% объема, а отключаться также как и первый. Согласно этим условиям написал логику работы:
1 при достижении рабочей уставки включается малый насос,
1.1 при достижении минимальной уставки отключается малый насос,
2 при достижении аварийной уставки включается большой насос с одновременным выводом на пульт управления сигнала авария,
2.1 сигнал авария уходит при снижении уровня до рабочей уставки,
2.2 при достижении минимальной уставки отключается большой и малый насос.

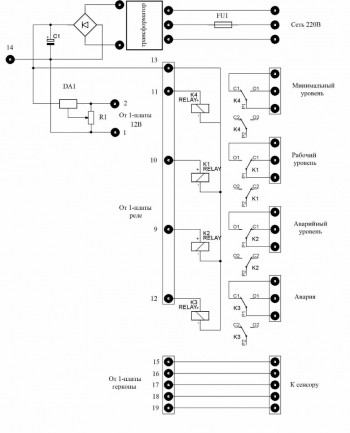

Ниже приведена схема реализующая этот алгоритм работы.
Датчик уровня имеет два режима работы:
1 — режим работы. Уставки рабочий и аварийный уровень отключается вместе, при достижении минимального уровня (замкнуть выводы 7, 8),
2 — режим работы. Уставка аварийный уровень отключается, при достижении рабочего уровня (замкнуть выводы 6, 7).
Датчик уровня имеет две модификации:
1 — модификация. Сигнал авария формируется при достижении аварийной уставки (замкнуть выводы 4, 5),
2 — модификация. Сигнал авария формируется при достижении дополнительной уставки авария (замкнуть выводы 3, 4).
Всю дополнительную информацию можно посмотреть в руководстве по эксплуатации, а также скачать в архиве приведенном ниже.
