Вторая жизнь фонарика. Вариант 3

На этот раз попал ко мне на переделку большой фонарик с девятью светодиодами. Его габариты позволили оставить возможность зарядки от сети и спокойно разместить в нём аккумулятор размера 18650. Для осуществления зарядки от сети используется, единственное готовое решение, а именно плата от зарядного устройства мобильника.

По сравнению с предыдущей версии схема упрощена и претерпела следующие изменения.

  • Из схемы убрана микросхема компаратор LM2903, вместо неё схема индикации разряда собрана на 2-х транзисторах и одном источнике опорного напряжения. Правда в этом случае фонарик автоматически не отключится при разряде аккумулятора, как в предыдущем варианте схемы.
  • Упрощена схема управления питанием светодиода.
  • Как и говорилось ранее введена зарядка от сети.
  • Отсутствует звуковой генератор.
  • Электрическая принципиальная схема фонарика.

    Принцип работы

    Очень прост. Напряжение поступает на затвор полевого транзистора через резистор R8 и диод VD1, открывает его и светодиоды работают. В случае, если включенный фонарик поставить на зарядку, положительным напряжением, поступающим через резистор R1, будет закрыт транзистор VT1 и перестанет шунтировать базу VT2, тот в свою очередь откроется напряжением поступающим через резистор R3. Далее через делитель образованный резисторами R6, R7 открывающее положительное напряжение поступит на базу транзистора VT3, который своим открытым переходом коллектор – эмиттер закоротит базу транзистора VT4 на массу и до этого момента закрытый положительным напряжением поступающим через резистор R8 транзистора VT4 открывается и коротит затвор полевого транзистора на массу вызывая его закрывание. Светодиоды гаснут. На управляемом стабилитроне TL431 и 2-х транзисторах собран компаратор, единственной функцией которого является включение светодиода индикации разряда аккумулятора. Порог срабатывания устанавливается подбором сопротивлений резисторов делителя R15, R16 и в моём случае индикатор разряда загорается при напряжении 3.45В.

    Настройка

    Крайне проста и сводится к установке резисторами R15 и R16 порога срабатывания компаратора на транзисторе VT6. Также подбором резистора R5 установка тока заряда аккумулятора.

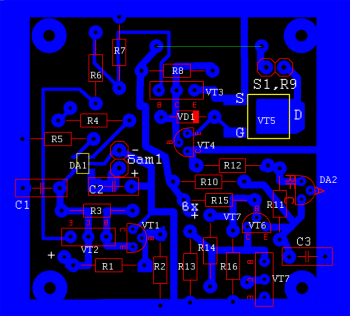

    Расположение деталей на плате.

    Вид на плату со стороны деталей.

    Вид со стороны монтажа.

    Закончив с электроникой, приступил к корпусу изделия.

    Для начала приклеил на эпоксидную смолу держатель аккумулятора.

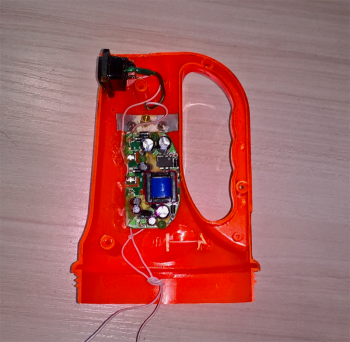

    На второй половине корпуса закрепил плату зарядного устройства.

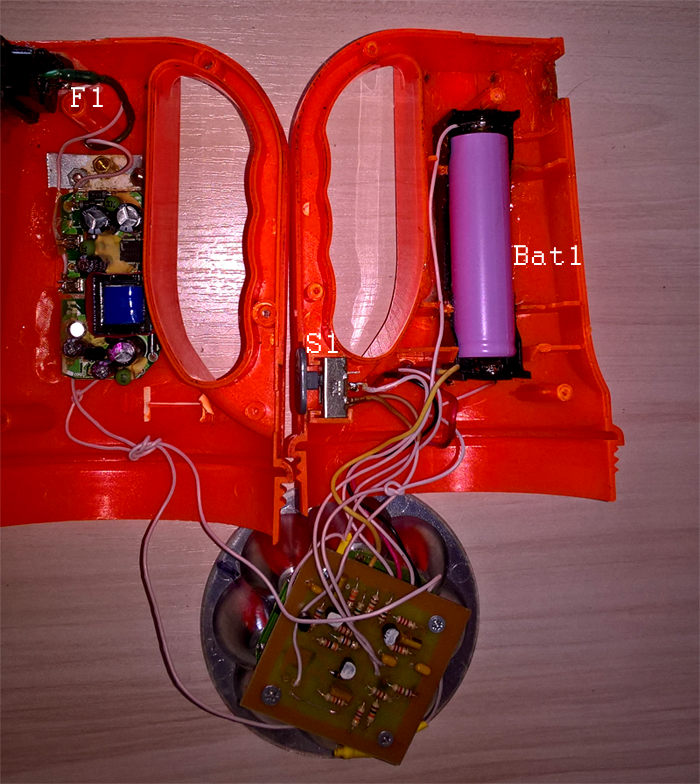

    Следующий шаг – соединил все компоненты в единую схему и фонарик готов к сборке.

    Резистор R9 поместился между платами.

    Фонарик почти собран. Вид сверху.

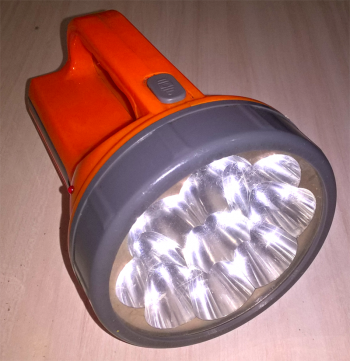

    И окончательно собранный фонарик.

    Скачать список элементов (PDF)
