Ампервольтметр предназначен для измерения тока 0-9,99А и напряжения 0-100В с разрешением 0,01А и 0,1В соответственно.

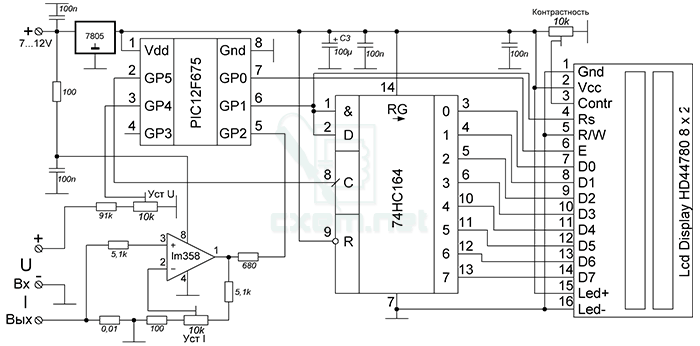

Операционный усилитель можно заменить на LM2904, LCD дисплей должен быть на контроллере HD44780. Количество символов 2х8… Так же можно применить 2х16 символьный дисплей, но в таком случае останется незадействованной бОльшая часть дисплея. В такой ситуации в устройстве, куда будет встраиваться ампервольтметр рекомендуется вырезать окошко лишь под рабочую часть дисплея на которой будет выводиться информация. Важно! Непосредственно на дисплеях, как правило, установлен токоограничительный резистор в цепи питания подсветки. Если резистора нет, то его необходимо установить самостоятельно в разрыв цепи идущей на LED +. Сопротивление резистора 6…100 Ом в зависимости от желаемой яркости подсветки…
Настройка устройства проста: сначала резистором «контрастность» устанавливаем необходимую контрастность дисплея, а резисторами «уст U» и «уст I» регулируем точность показаний вольтметра и амперметра. Регулировку желательно производить на верхних пределах показаний вольтметра и амперметра. Если после регулировки амперметр без нагрузки отображает какое-либо значение тока — подбираем операционный усилитель чтобы без нагрузки значение тока было 0,00А!
Фото устройства!

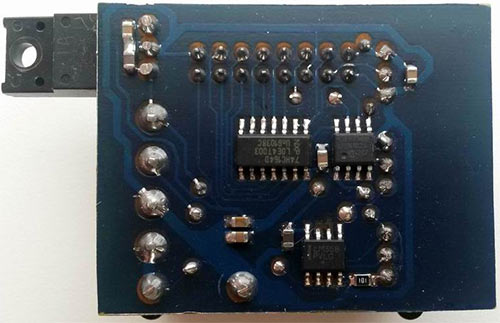

Плата

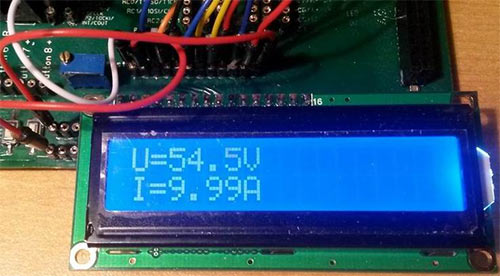

Отображение информации на дисплее 2х16.

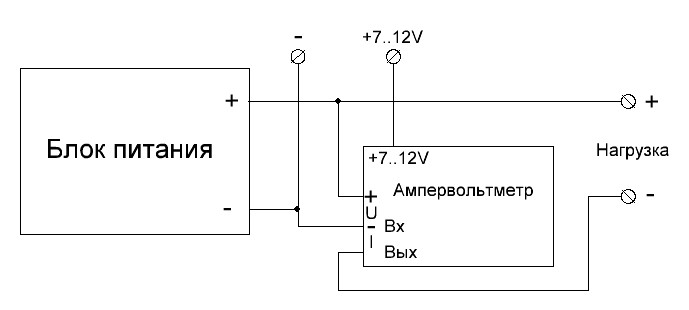

Подключение ампервольтметра к блоку питания.
Скачать список элементов (PDF)
Прикрепленные файлы:
