Вот очень простой инвертор чистой синусоиды на основе микроконтроллера PIC16F628A.
Для тех, кому интересно: Да, я и сама разработала концепт схемы, схему и компоненты, но мне пришлось нанять программиста для написания кода, потому что я понятия не имею, как программировать, я даже заплатила ему деньги за эту работу, т.к. сейчас никто не работает бесплатно, и, наверное, если бы он видел эту статью, он бы смеялся над тем, что тут я отдала всё бесплатно :-/.
Главное, используемое для создания синусоиды:

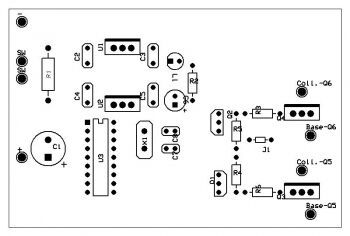

Наиболее тяжелую работу в этой схеме делает чип 16F628A, он делит полуволны на небольшие сегменты, генерирующие ШИМ-импульсы для создания каждой полуволны, как показано на рис, далее созданные колебания усиливаются 4 транзисторами Q1, Q2, Q3 и Q4, где они набирают мощность для управления силовыми транзисторами. Нет ничего проще, чем это!
Есть 2 варианта программирования 16F628A:
1 – Большинство магазинов по продаже электронных компонентов сделают это для вас за дополнительные 3$. Вы берете программу, в нашем случае файл «Inverter.HEX», записанную на диске, в магазин и они вручают вам уже запрограммированный 16F628A.
2 — Если вы радиолюбитель, я предлагаю вам купить свой собственный программатор (Я купила свой за 22$) и экспериментировать с ним, потому что количество приложений, создаваемых на микроконтроллере безгранично. Я купила самый дешевый/простой USB, DIY K128. Он пришел вместе с компакт-диском с программным обеспечением MicroBurn «старые версии известны как MicroPro» и драйвером для вашего компьютера, после установки драйверов и проведения операций, он запрограммировал 16F628A IC за 10 секунд!
По ссылке можно посмотреть, как выглядит программатор .
Фильтр:
2,2 мкФ конденсатор, который является фильтром, очень важная часть этого проекта, без него вы никогда не получите синусоиду.
Я приложила 2 снимка экрана осциллографа (с фильтром и без фильтра), поэтому вы можете увидеть разницу и важность этого конденсатора.
Другие примечания:
— К статье прилагается файл фильма «IMG_0690.MOV». Если возникнут какие-либо проблемы, и нужно будет увидеть форму волны на контактах 11 и 12 16F628A.
— PIC16F628A чувствителен к статике, если вы сидите на пластиковом стуле, никогда не касайтесь контактов микросхемы.
— Вы можете сделать более мощную версию этого инвертора до 5000W.Чтобы узнать, что необходимо сделать на этапе усиления, смотрите это в другой статье.
Для совершенства этого инвертора нужно добавить ещё несколько опций, что бы он мог:
— Обнаружение низкого уровня заряда батареи постоянного напряжения для включения зуммера и автоматической остановки колебаний в некоторый момент.
— Обнаружение перегрева для запуска вентилятора.
— Индикатор уровня заряда батареи на 3 светодиода (Высокий-Средний-Низкий).
Скачать список элементов (PDF)
