Этот простой прибор предназначен для установки в автомобиль и включает в себя функции отображения времени и напряжения бортовой сети в районе 10… 16B.
Печатная плата, в основном, разведена под SMD детали. Резисторы и конденсаторы размером 1206. Так же на плате присутствуют 3 перемычки — резисторы SMD 1206 номиналом 0 Ом. ATtiny261 в корпусе SOIC-20, DS1307 — SOIC-8. Стабилизатор напряжения в корпусе D2PAK. Для четкого отображения символов на LCD (контраст) нужно будет подобрать R8. Подстроечным резистором RV1 производится калибровка вольтметра. Значение напряжения, отображаемое на дисплее должно быть равно напряжению питания устройства. Кнопками устанавливают текущее время.
Фьюзы:

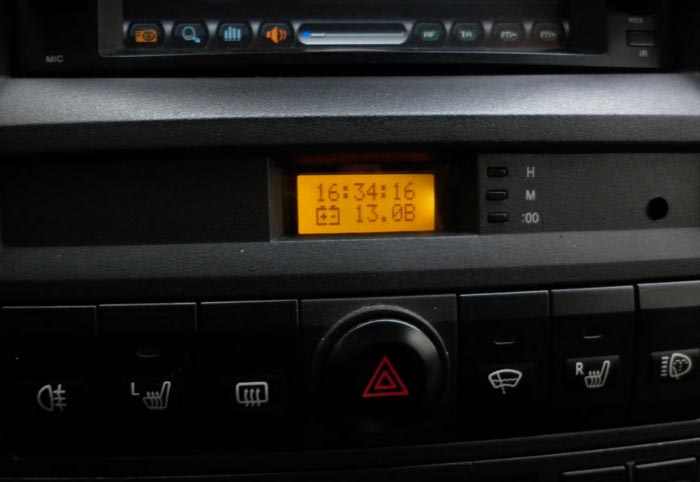

Фото готового устройства:
Скачать список элементов (PDF)
Прикрепленные файлы:
- Часы-вольтметр.rar (156 Кб)
