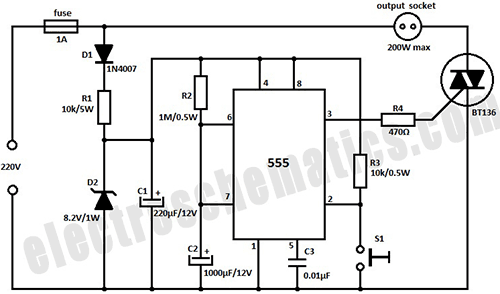

Нижеприведенная схема обеспечивает автоматическое отключение нагрузки от сети переменного тока 220В по истечении 20 минут времени. Основой схемы является широко распространенный 555 таймер, работающий в моностабильном режиме. Запуск таймера начинается после кратковременного нажатия кнопки S1.
Нагрузка отключается при помощи симистора, после того, как конденсатор С2 зарядиться приблизительно до 2/3 от напряжения питания. Это время составляет приблизительно 20 минут. Меняя емкость, можно уменьшать или увеличивать время срабатывания. Конденсатор С2 должен иметь малый ток утечки, иначе он может никогда не зарядиться до требуемого значения и выключение не сработает. Питание микросхемы 555 таймера осуществляется при помощи однополупериодного выпрямителя (диод D1), балластного резистора R1, стабилитроне D2 и сглаживающем конденсаторе С1.
