Недавно купил сетевые светодиодные часы VST-731. Часы выгодно отличает от других моделей функциональность, большой размер символов индикатора и яркое свечение этих символов. К сожалению, заявленного на сайте интернет-магазина программного уменьшения яркости в ночное время (22-00 – 7-00) в этой модели часов не оказалось. В связи с отсутствием программного управления яркостью индикаторов, одно из достоинств часов – яркое свечение символов является и их недостатком: цифры часов слишком ярко светятся в темноте, создавая определенный дискомфорт ночью.
Предлагаемая схема автоматической регулировки яркости индикаторов часов позволяет автоматически устанавливать яркость индикатора в зависимости от уровня освещенности того места, где расположены часы.
Для построения схемы автоматической регулировки яркости разберемся с цепями питания узлов часов VST-731. Ниже показан фрагмент электрической схемы, схожий со схемой этих часов — схему VST-731 мне найти не удалось.
Из схемы видно, что питание разных групп сегментов индикаторов дисплея организовано от 2-х однополупериодных выпрямителей, собранных на диодах D1, D2. Резисторы R2, R4 задают ток через сегменты индикаторов, а значит — яркость свечения символов.

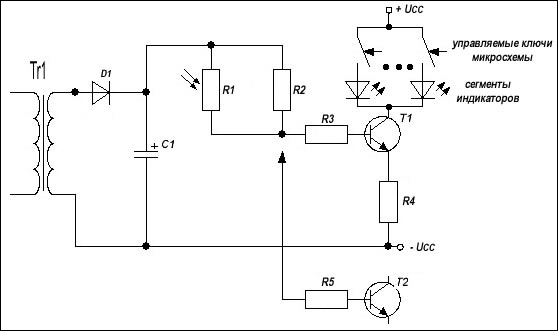

Принцип работы автоматической регулировки яркости индикатора для часов VST-731 или похожих по построению цепей питания иллюстрирует схема:
Транзистор T1 в этой схеме выполняет функции регулирующего элемента и выпрямительного диода. Элементы D1, C1 – цепь формирования постоянного напряжения. В случае, если все узлы часов подключены к одному источнику постоянного напряжения, то в этой цепи нет необходимости: цепочку на резисторах R1 – R3, задающую ток базы транзистора T1, можно подключить к +UCC. С увеличением освещенности сопротивление фоторезистора R1 уменьшается, при этом увеличивается ток через транзистор T1, что приводит к увеличению яркости свечения включенных управляемыми ключами микросхемы сегментов индикаторов. Резистор R2, сопротивление которого на несколько порядков ниже сопротивления фоторезистора R1 в темноте, определяет яркость свечения светодиодов в темноте. На транзисторе T2 собран второй канал управления яркостью по аналогии с первым. В нашем случае второй канал необходим, поскольку, как было отмечено выше, питание узлов в часах осуществляется от 2-х источников постоянного напряжения.

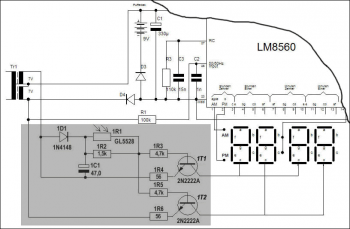

Схема автоматической регулировки яркости индикаторов для часов VST-731 (выделена цветом) выглядит так:
Навесной монтаж элементов схемы (кроме фоторезистора) можно выполнить на отдельной плате, например, — кусочке макетки и поместить эту плату в корпус часов – пустого места там хватает. Фоторезистор 1R1 необходимо закрепить на лицевой панели часов, предварительно просверлив два отверстия под его выводы. Я приклеил фоторезистор поверх товарного знака ® в надписи VST® на лицевой панели, но это уже дело вкуса: главное – сенсор должен располагаться в плоскости дисплея часов. Перед подключением платы регулировки яркости к плате управления часов не забудьте разорвать старые цепи питания сегментов индикатора (диоды D1, D2), которые упоминались выше.
